CAD如何設置繪圖單位和單位界限

問題描述：CAD如何設置繪圖單位

為了便于不同領域的設計人員進行設計創作，中望CAD允許靈活更改繪圖單位，以適應不同的工作需求。中望CAD在【工具】>【圖形單位】對話框中設置圖形單位。

解決方法：

1.命令行：在命令行輸入UNITS/UN

2.菜單欄：執行【工具】>【圖形單位】命令

執行以上任一種操作后，就會打開【圖形單位】對話框，如圖1所示。在該對話框中，可為圖形設置坐標、長度、精度、角度的單位值，以及從中望CAD設計中心中插入圖塊或外部參照時的縮放單位。如圖1

圖1

提示：該對話框中的各項功能如下：

【長度】選項區域：用于設置長度單位的類型和精度。

【角度】選項區域：用于控制角度單位類型和精度。

【順時針】復選框：用于設置旋轉方向。如選中此選項，則表示按順時針旋轉的角度為正方向，未選中則表示按逆時針旋轉的角度為正方向。

【插入時的縮放單位】選項區域：用于選中插入圖塊時的單位，也是當前繪圖環境的尺寸單位。

【方向】按鈕：用于設置角度方向。單擊該按鈕，將打開【方向控制】對話框，如圖2所示，以控制角度的起點和測量方向。默認的起點角度為0°，方向正東。在其中可以設置基準角度，即設置0°角。如將基準角度設為“北”，則繪圖時的0°實際上在90°方向上。如果選擇【其他】單選按鈕，則可以單擊【拾取角度】按鈕[圖片]，切換到圖形窗口中，通過拾取兩個點來確定基準角度0°的方向。

如圖2

圖2

提示：毫米是國內工程繪圖領域最常用的繪圖單位， 中望CAD默認的繪圖單位也是毫米，所以有時候可以省略繪圖單位設置這一步驟。

問題描述：CAD如何設置圖形界限

圖形界限就是中望CAD的繪圖區域，也稱為圖限。對于初學者而言，在繪制圖形時“出界”的現象時有發生，為了避免繪制的圖形超出用戶工作區域或圖紙的邊界，需要使用繪圖界線來標明邊界。

通常在執行圖形界限操作之前，需要啟用狀態欄中的【柵格】功能，只有啟用該功能才能查看圖限的設置效果。它確定的區域是可見柵格指示的區域。

解決方法：

1.命令行：在命令行中輸入LIMITS。

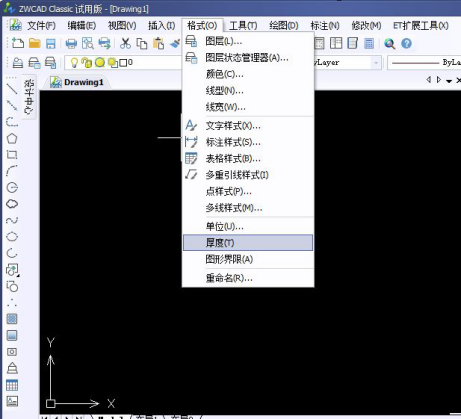

2.菜單欄：執行【格式】∣【圖形界限】命令，如圖3所示

圖3
