CAD繪制圓完善零件圖
在CAD繪圖中,圓、圓弧、圓環、橢圓、橢圓弧都屬于曲線對象,它的繪制方法比直線對象更為復雜。在這里分享一下如何繪制圓完善零件圖。

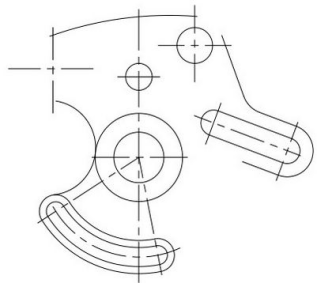

1.打開中望CAD軟件,點擊左側的豎條菜單欄上的【】圓按鈕。使用圓心半徑的方式,以右側中心線的交點為圓心,繪制半徑為8的圓形。如圖1
圖1

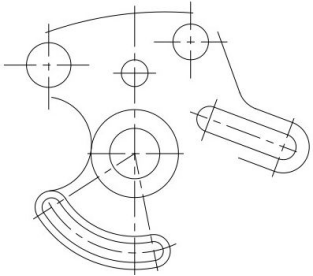

2.重復調用【圓】命令,使用【圓心、直徑】的方式,以左側中心線的交點為圓心,繪制直徑為20的圓形,如圖2
圖2
3.重復調用【圓】命令,使用【兩點】方式繪制圓,分別捕捉兩條線段的端點,繪制結果如圖3
圖3
4.重復調用【圓】命令,使用【切點、切點、半徑】的方式繪制圓,捕捉與圓相切的兩個切點,輸入半徑13,回車確認,繪制結果如圖4所示。
圖4
5.重復調用【圓】命令,使用【切點、切點、切點】的方式繪制圓,捕捉與圓相切的三個切點,繪制結果如圖5所示。
圖5
6.在命令行中輸入TR,調用【修剪】命令,剪切多余弧線,最終效果圖如圖6
圖6
