我們在CAD中如果繪制了相交的圖形，而我們只需要留下兩個圖形相交的部分，其他的都可以刪除，如果我們要用修剪的方法去留下相交的部分的方法，好像會比較慢。我們有沒有其他的辦法呢？
我們來看看下面的方法可能會幫助到很多呢。

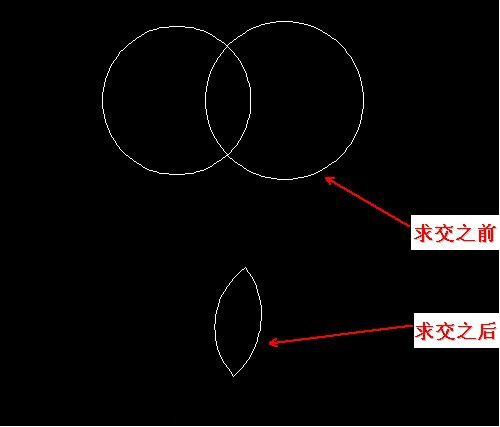

我們先隨意的繪制兩個相交的圓心，在我們的命令行中輸入【REG】創建面域的快捷鍵，然后回車，然后我們選擇兩個圓形即可創建我們兩個圓形的面域，然后我們可以開始求取兩個圓形面域的公共部分，在我們命令行中輸入【in】是求交的快捷鍵，命令行中就會提示我們選取圖元，我們就一次的選取兩個圖元，回車，就可以完成我們相交圖元的繪制了。
