我們在CAD繪制或是設計的時候,會常常繪制很多相互垂直的直線,但是由我們自己手動去繪制就會比較困難畫出十分垂直的兩條線,我們?nèi)绻胍挚煊趾玫漠嫵鰜碛惺裁纯旖莸霓k法方式呢?


我們來看看下面的方法吧,

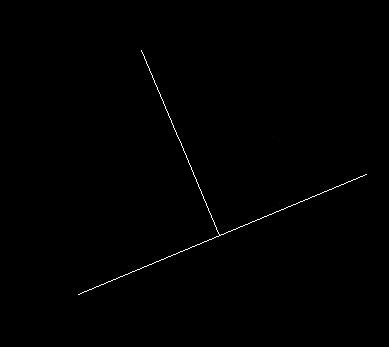

1. 首先我們在中望CAD的繪圖區域用直線命令任意的一條線段,然后回車,在重復直線命令,我們制定直線的第一點,同時我們按住鼠標的右鍵和shift鍵,然后選擇直線的垂直線的第二點就會自用的捕捉到線段的垂足點,在垂足點點擊我們的鼠標左邊,既可以完成垂線的繪制,參考我們下圖。


CAD中怎么快速畫出垂直線

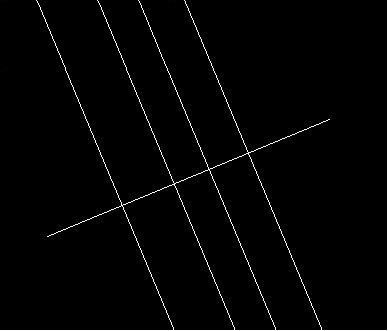

2.在繪制去榆中用直線命令隨意的畫出一條線段,在我們的命令行中輸入【XL】即為構造線的快捷鍵,回車后繼續輸入【A】角度快捷鍵,回車后輸入【R】參照,回車,根據命令翰的提示,我們【選擇直線對象】,我們選擇繪制的傾斜直線,又提示【輸入構造線的角度】, 我們直接輸入【90】即為垂直角度,回車之后把構造線定到線段上,完成垂直的繪制,可以參考下面的步驟示圖:


最后我們就可以快速的繪制出我們的垂直線段啦


CAD中怎么快速畫出垂直線





推薦閱讀:在CAD中怎么快速得出相交圖案的公共部分?
