我們這里講講CAD的三個公差代號的標注技巧,一是標注公差代號, 二是標注極限偏差,三是同時標注公差帶代號和極限偏差。三者有著不同的技巧和方式,我們也可以通過這詞解說來提高對著幾種的理解和運用。

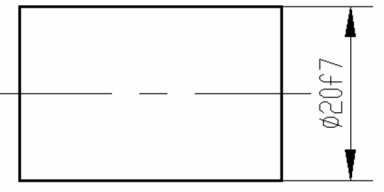

標注公差帶代號
方法一:
使用輸入尺寸文本標注
在執行線性尺寸標注命令后,從尺寸標注提示中選擇文字(T)輸入尺寸文本而替代測量值。(即%%C20f7)→回車,用光標確定尺寸位置。
方法二:
利用“編輯標注”按鈕編輯尺寸
在執行線性尺寸標注命令后,調出“編輯標注” 命令,從標注編輯類型中選擇新建(N),彈出“多行文字編輯器”對話框,在<>符號前輸入%%C,符號后輸入f7,單擊[確定],選擇已標注的線性尺寸→回車。
方法三:
利用“特性”對話框編輯尺寸
在執行線性尺寸標注命令后,雙擊已標注的線性尺寸,彈出“特性”對話框,在[文字替代]輸入%%C20f7后,關閉“特性”對話框。
方法四:
利用“替代當前樣式”標注
調出“標注樣式管理器”對話框,選擇“替代當前樣式”,在“主單位選項卡”對話框中[前綴]輸入%%C;[后綴]輸入f7 。執行線性標注命令標注尺寸。

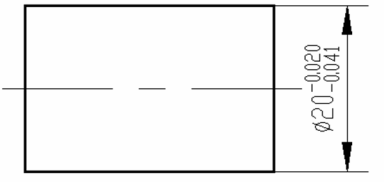

標注極限偏差
方法一:
使用輸入尺寸文本標注
在執行線性尺寸標注命令后,從尺寸標注提示中選擇多行文字(M),彈出“多行文字編輯器”對話框,在<>符號前輸入%%C,符號后輸入-0.020^-0.041并且選取進行堆疊,單擊[確定],用光標確定尺寸位置。
方法二:
利用“編輯標注”按鈕編輯尺
在執行線性尺寸標注命令后,調出“編輯標注”命令,從標注編輯類型中選擇新建(N),彈出 “多行文字編輯器”對話框,在<>符號前輸入%%C,符號后輸入-0.020^-0.041并且選取進行堆疊,單擊[確定],選擇已標注的線性尺寸→回車。
方法三:
利用“特性”對話框編輯尺寸
在執行線性尺寸標注命令后,雙擊已標注的線性尺寸,彈出“特性”對話框,在[標注前綴]輸入%%C;[顯示公差]選擇極限偏差;[公差等級]選擇0.000;[水平放置公差]選擇下;[公差下偏差]輸入0.041;[公差上偏差]輸入-0.020;[公差消去后續零]選擇否;[公差文字高度]輸入0.7。關閉“特性”對話框。
方法四:
利用“替代當前樣式”標注。調出“標注樣式管理器”對話框,選擇“替代當前樣式”,在“主單位選項卡”對話框中[前綴]輸入%%C;在“公差選項卡”對話框中[方式]選擇極限偏差;[精度]選擇0.000;[上偏差]輸入-0.020;[下偏差]輸入0.041;[高度比例]輸入0.7;[垂直位置]選擇下;[后續]選取。執行線性標注命令標注尺寸。

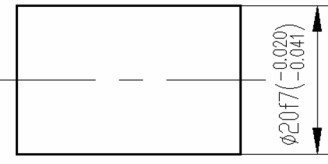

同時標注公差帶代號和極限偏差
方法一:
使用輸入尺寸文本標注。
在執行線性尺寸標注命令后,從尺寸標注提示中選擇多行文字(M),彈出“多行文字編輯器對話框,在<>符號前輸入%%C,符號后輸入f7(-0.020^-0.041)并且選?。?.020^-0.041進行堆疊,單擊[確定],用光標確定尺寸位置。
方法二:
利用“編輯標注”按鈕編輯尺寸。
在執行線性尺寸標注命令后,調出“編輯標注”命令,從標注編輯類型中選擇新建(N),彈出“多行文字編輯器”對話框,在<>符號前輸入%%C,符號后輸入f7(-0.020^-0.041)并且選?。?.020^-0.041進行堆疊,單擊[確定],選擇已標注的線性尺寸→回車。
以上是我們提供給大家的參考方式,每個公差標注都有不同的方法去解決,希望能夠幫助大家更高效的使用我們的中望CAD。
