在CAD的線路放樣中,經常會遇到,曲線。曲線要素給了交點坐標和切線方位角,怎么畫曲線了?
這次我們就來簡單的介紹下:

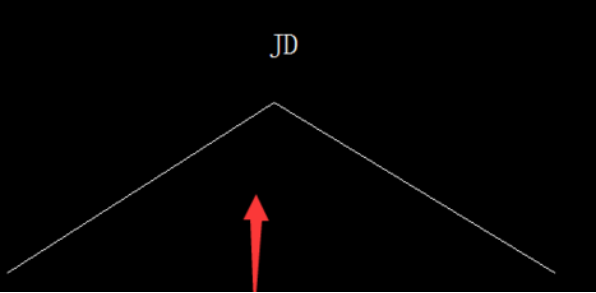

1.已知條件如圖所示:
2.輸入畫圓命令,“c”,回車。

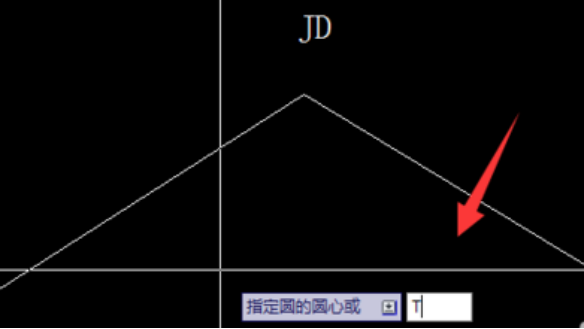

3.輸入命令“t”,回車。
4.指定圓的第一個切點。
5.指定第一條切線上的任意一點。
6.指定第一條切線上的任意一點。

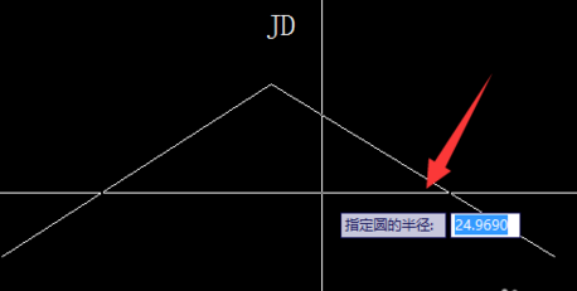

7.指定相切圓的半徑,回車

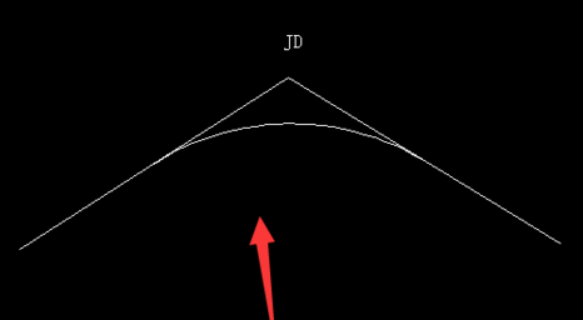

8.就可以得到一個相切的圓。

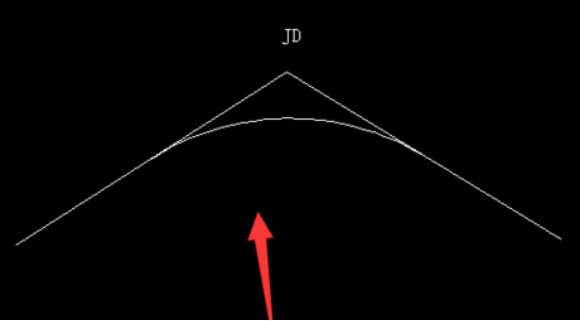

9.利用修建工具,對其進行修剪,可得到想要的曲線。
以上就是我們提供給大家的教程步驟了。
