弧長標注的圓弧標記在標注文字的前面,想將圓弧標記放到文字上面怎么辦
看了一下CAD的系統變量幫助,發現當初開發這個功能的時候,開發者就已經考慮到不同用戶的需求,提供了可以設置弧長標注的變量:DIMARCSYM。下面簡單給大家介紹一下這個變量設置對弧長標注的影響。

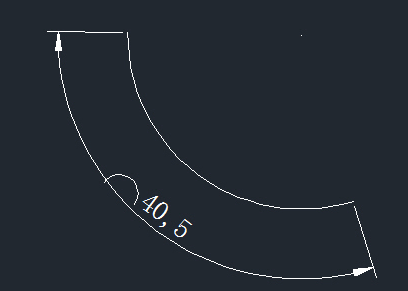

DIMARCSYM的默認值是0,將圓弧標記顯示在尺寸文字的前面,如下圖所示。

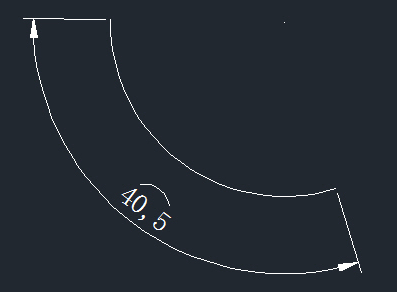

如果將此變量設置為1,圓弧標記會顯示在尺寸文字的上方,如下圖所示。

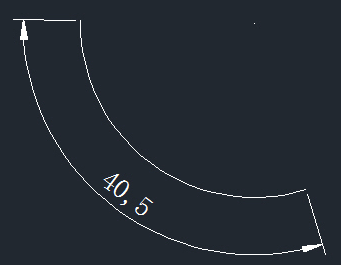

如果將此變量設置為2,將不顯示圓弧標記,如下圖所示。

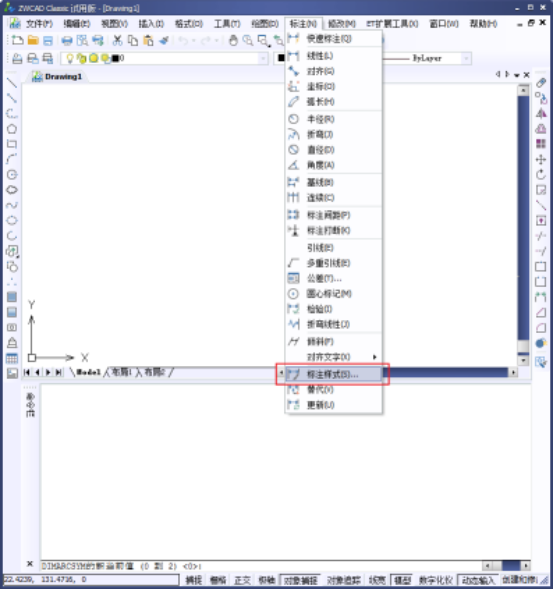

變量確實不太好記,我們可以通過菜單欄找到標注樣式,

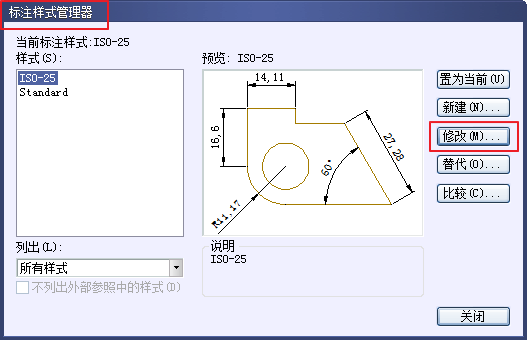

彈出對話框之后,再點擊【修改】,

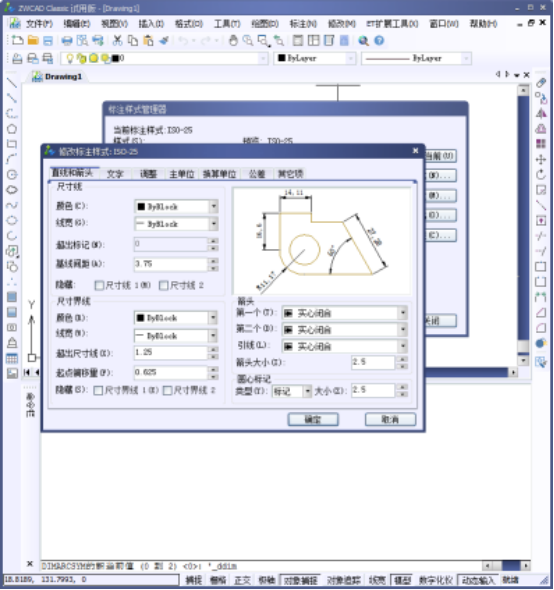

我們就就可以修改我們的標注樣式了。
以上是我們中望CAD的操作過程,僅供參考。
