使用過PS等圖形處理軟件的朋友應該了解過字體樣式的添加,因?yàn)樽煮w樣式是圖形設計的一個重要部分,好的字體樣式會給你的設計加分,而糟糕的字體樣式會讓整張圖紙的質量大大降低。與這一點相似,大家在用CAD繪制圖形時也會碰到這種情況,也會經常要用到文字,從而會經常需要用到字體的樣式。那么在CAD中,通過怎樣的操作可以添加字體樣式呢?下面是方法介紹,有興趣的話可以參考。
在CAD中添加字體樣式的方法(以漢字為例)

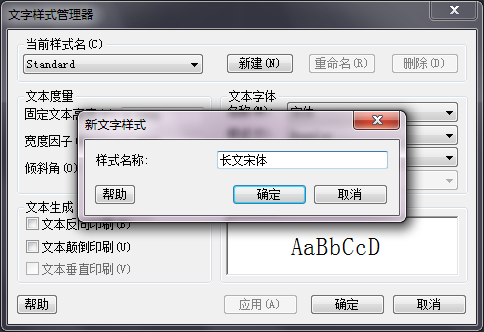

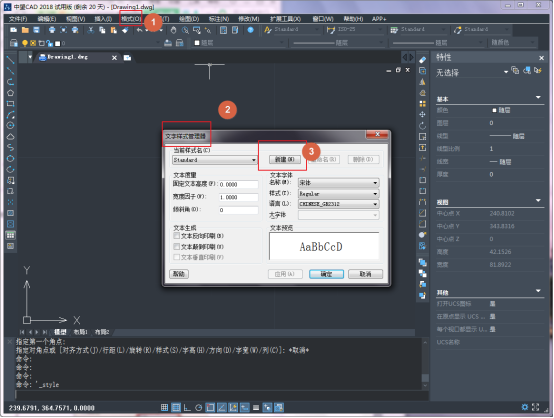

1. 選擇【格式】選項中的【文字格式】選項卡,彈出【文字格式管理器】對話框。點擊【新建】按鈕。
2. 選擇字體,如:長仿宋體(提示:不要選擇@長仿宋體,用@長仿宋體輸入的漢字會顛倒)

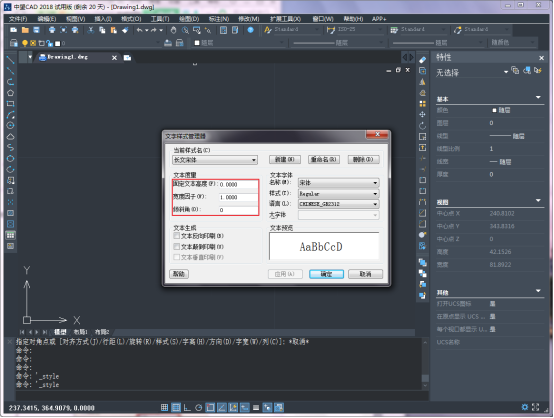

3. 將字體的高度設置為0。(不是0的話,CAD會將這個非零值用到設置的文字樣式中,這樣就無法對文字進行標注時改變字高)。我們可以把寬度設置為1。(長仿宋體本身比較窄。其他較寬的字體樣式,如需變窄,寬度可取0.77等)
點擊【確認】,就成功地添加了字體樣式。大家學會了嗎?
