CAD繪圖技巧之保存圖層和隱藏坐標
這篇文章繼續為大家介紹我們的中望CAD繪圖技巧，包括四個：保存圖層的技巧、隱藏坐標的技巧、鼠標點擊處生成交叉點標記的解決方法、以及標注的數字后有0的處理方法。這四點技巧都是我們在繪圖時經常用到的，用得好會使我們的工作效率大大提高，希望大家可以學會這些技巧！
【關于保存圖層的技巧】
有時候我們把圖層以及圖紙的標注、打印設置都調整好了，而整個圖紙還沒有完成，為了方便下次再繼續使用，可以將圖層保存起來。下面是操作方法：

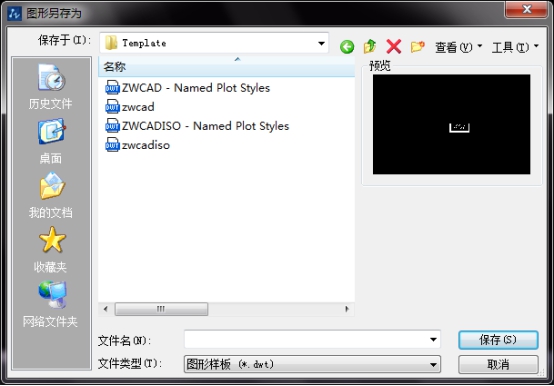

新建一個CAD文件，把圖層，標注、打印等等都設置好后，將CAD文件另存為模板文件格式dwt，并在CAD安裝目錄下放置該文件類型的文件夾，將新建好的文件保存進這個文件夾，下次使用時按照系統提示選擇這個保存好的模板就OK了。
【關于隱藏坐標的方法】
大家有時候可能會用到一些截圖軟件或抓圖程序來捕捉中望CAD的圖形界面，著時，左下角的坐標會帶來不必要的麻煩，會影響大家的操作。調整方法如下：
在命令行輸入UCSICON，在提示下將此項設置為OFF即可關閉，如果要打開則選擇ON。
【鼠標點擊處生成交叉點的處理方法】
大家在畫圖的過程中，有時鼠標點擊的地方會出現交叉點，容易對大家的繪圖造成不必要的干擾。這時可以調用BLIPMODE命令，在命令行的提示下輸入新值0即可關閉掉交叉點。
【標注帶尾零的處理方法】
舉個例子說明這種情況吧：如果你的標注為125MM，但實際在圖形當中顯示的標注是125.00或125.000等等，想要去掉小數點后面的零，可以用dimzin命令：
這個命令的系統變量最好設為8，這時尺寸標注中的缺省值不會加上尾零，比起在標注選項中點擊進行修改，調出這個系統變量來設置更加快捷。
