CAD特性匹配和炸開命令失效的處理方法
下面這篇文章我們來介紹兩個CAD制圖技巧:一是關于如何將失效了的特性匹配命令恢復的技巧,二是關于炸開命令失效的問題。恢復失效了的特性匹配命令主要用于我們?cè)谑褂?a href="http://www.berrysteel.cn/" target="_blank">中望CAD時,其他命令都很正常的情況下,不能使用特性匹配命令,而重裝軟件又找不到它的安裝程序;圖塊無法炸開則要排除感染病毒的可能性。
【關于如何將特性匹配命令恢復】
有兩個方法可以解決這個問題:

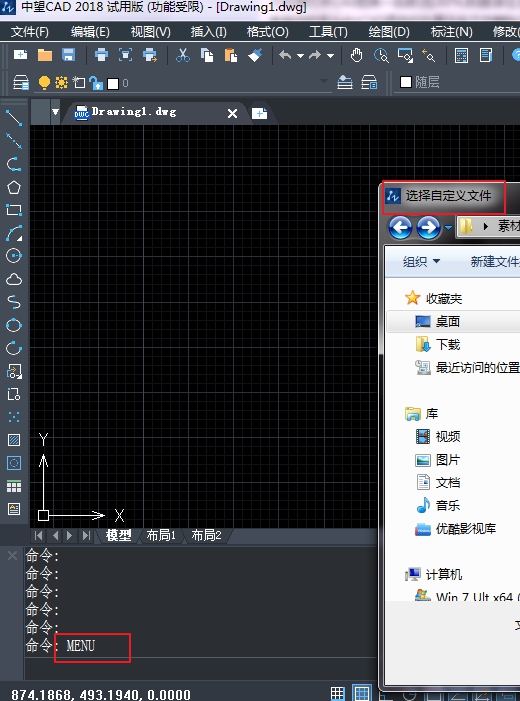

第一種方法:在命令行輸入menu,調出菜單,在系統彈出選擇自定義文件對話框后,選擇zwcad.mnu文件,將菜單重新加載出來。

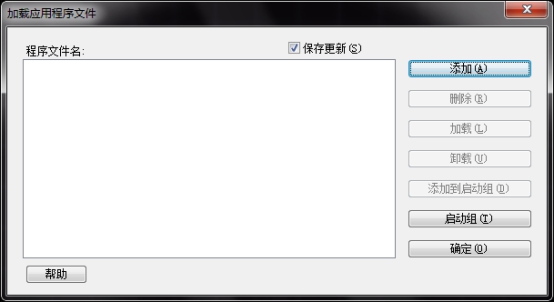

第二種方法:輸入appload命令,在彈出的"加載應用程序文件" 對話框中,點擊添加,然后加入zwcad目錄下的match.arx文件。
【關于炸開命令失效的處理】
在使用中望CAD時,如果我們突然無法用explode命令炸開圖塊,不妨先試一試能否炸開其他實體,例如填充圖案,如果可以炸開,說明是自己所選擇的實體本身的問題。如果不能炸開,可能是感染了一個病毒程序。這個病毒程序的影響后果是,當人一打開一張圖紙均不能使用炸開命令,無法炸開圖塊,這就使我們的繪圖遇到較大的麻煩。
下面是清除該病毒的方法:
1) 打開CAD系統中的查找“文件或文件夾”對話框;
2) 在“文件或文件夾名”里輸入:cad.lsp;cadapp.lsp;
3) 在“包含文字”數據框中輸入:explode,也就是炸開命令;
4) 在“搜索” 數據框中選擇全部硬盤驅動器;
5) 最后將搜索到的兩個文件刪除即可。
