在城市規劃設計或者總圖設計中,有朋友了解到一些軟件可以將一批坐標數據導入到CAD軟件中生成高程點,但是個別軟件目前沒有將一批坐標值導入到CAD軟件中生成線的功能。據小編了解,某些情況下要用CAD軟件畫出一條曲線,而這條曲線如果是由多個坐標點連接成的,輸入起來就麻煩,而且容易出錯。在此,我們直接可以借助于中望CAD軟件就可以實現,利用EXCEL應用程序來保存數據,并與CAD軟件巧妙地結合起來,就能很容易地畫出該曲線。


首先,在Excel中輸入坐標值(注意要輸入絕對坐標)。我們將x坐標值放入A列,y坐標值放入到B列,再將A列和B列合并成C列,由于CAD中二維坐標點之間是用逗號隔開的,所以我們?cè)贑2單元格中輸入: =A2&","&B2,C2中就出現了一對坐標值。我們用鼠標拖動的方法將C2的的公式進行復制,就可以得到一組坐標值。如下圖所示:


 CAD如何根據坐標值來畫直線或多線段


其次,選出所需畫線的點的坐標值,如上例中C列數據,按Ctrl+C將其復制到剪貼板上。


 CAD如何根據坐標值來畫直線或多線段

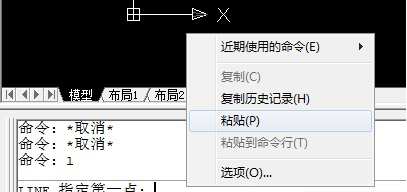

打開中望CAD,在命令行輸入畫線的命令,例如PL(多段線)、L(直線)、SPL(樣條線)等等,回車后命令行會提示定位的第一點,將復制的坐標用Ctrl+V粘貼到命令行,即可快速完成這些點的繪制。然后根據命令行提示選擇封閉或單擊鼠標右鍵完成曲線的繪制。


 CAD如何根據坐標值來畫直線或多線段


通過上面的方法,可以很方便地繪制各種曲線或折線,并且在Excel中很容易地修改并保存坐標值。
