CAD導入ug模型歪了該怎么辦?



在ug中繪制了模型圖紙,但是導入到CAD中發現軸測圖是歪的,該怎么辦呢?下面我們就來看看詳細的教程,需要的朋友可以參考下

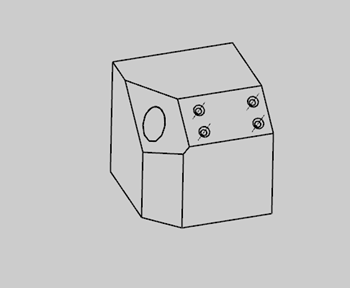

1、這里從UG導出一模型圖

CAD導入ug模型歪了該怎么辦?

2、CAD 打開導出的模型,可以看到該模型是歪的。方便作比較,復制多一模型。

CAD導入ug模型歪了該怎么辦?

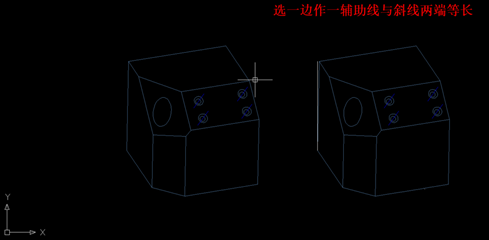

3、選模型的一邊作輔助線,該輔助線與相應的斜線兩端相等;此線為參考線。

CAD導入ug模型歪了該怎么辦?

4、鍵入對齊命令“AL”,思路是讓模型對齊剛才建立的參考線。

CAD導入ug模型歪了該怎么辦?

5、選擇全部模型,空格后選擇第一個源點與目標點(為同一點)。

CAD導入ug模型歪了該怎么辦?

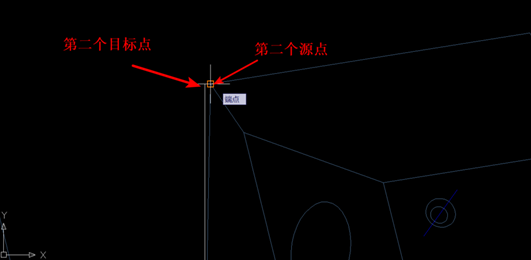

6、第二個源點為斜線端點,第二個目標點為參考線的端點;空格結束第三個源點的選擇,選擇“Y”對齊縮放(選“N”也不影響模型因為參考線與模型的斜線 端點相等)。

CAD導入ug模型歪了該怎么辦?

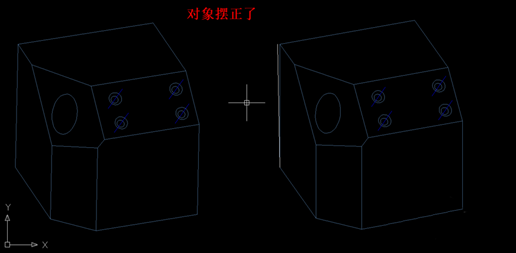

7、對齊后的模型。

CAD導入ug模型歪了該怎么辦?

以上就是CAD軸測圖歪了的調整方法,希望大家喜歡。
