CAD如何不用復制粘貼將一張圖紙中的塊插入到另一張圖紙中
在CAD中提供了多種方法插入圖塊，最常用的方法是插入（I），可以插入當前圖中的圖塊或者某個DWG文件作為圖塊，如果要在當前圖中插入其他圖中的圖塊，大家比較常用的方法是打開另一張圖，從那張圖中復制到當前圖中。實際上，在CAD中，我們不必打開另一張圖也可以插入圖中的圖塊，另外還可以將常用的圖塊保存到工具選項板中，定制成自己的圖庫，在任意圖中調用。
1、直接插入其他圖中的圖塊

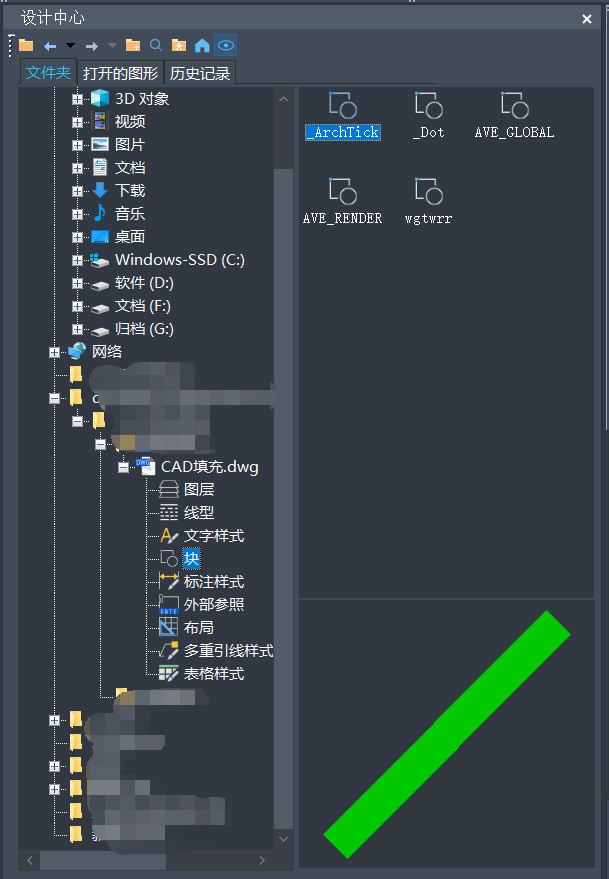

按CTRL+2打開設計中心，瀏覽到所需圖塊的圖紙，然后展開顯示圖塊，在右側的窗口中找到你要插入的圖塊，點右鍵插入或直接拖入到當前圖中。如下圖所示。
2、先添加到工具選項板，然后在工具選項板中插入
在設計中心中還可以選中某張圖中的多個圖塊，右鍵，創建工具選項板，或拖動到現有的工具選項板（CTRL+3）中。工具選項板就像一個圖庫管理器，可以在任意一張圖紙中插入里面的圖塊。
工具選項板中提供了一些樣例圖庫，但這些圖庫可能并不是我們需要的，我們可以把自己經常使用的圖塊添加到工具選項板中，定制自己的圖庫。添加的方法有很多種，例如用設計中心，或者直接從圖面上往里面拖，甚至從WINDOWS的資源管理器里直接將圖塊的DWG文件拖放到工具選項板中。
