CAD畫道路土方斷面圖的教程
CAD想要畫一個平面圖,比如土方斷面圖,該怎么畫呢?下面我們就來看看CAD畫道路土方斷面圖的教程,需要的朋友可以參考一下。

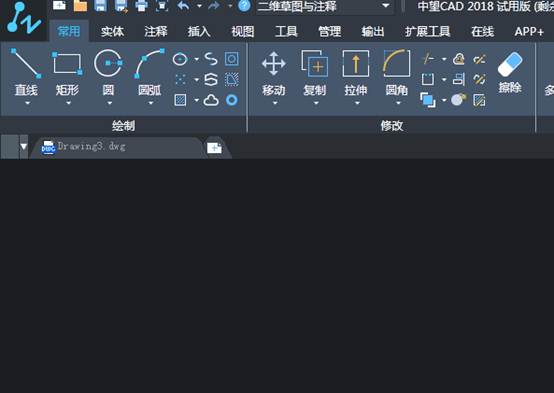

1、打開中望CAD這款軟件,進入CAD的操作界面如圖所示:

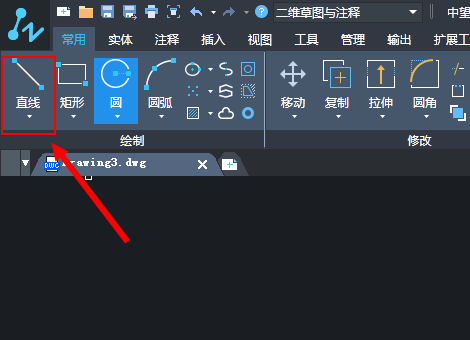

2、在該界面內找到直線命令,如圖所示:

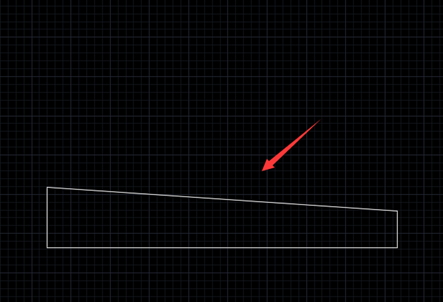

3、使用直線命令繪制一個四邊形作為地基,如圖所示:

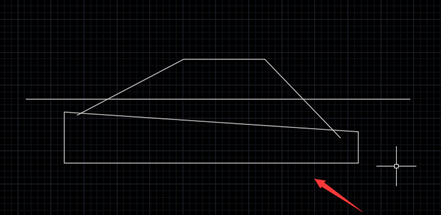

4、再在地基的上面畫出路基和路面,如圖所示:

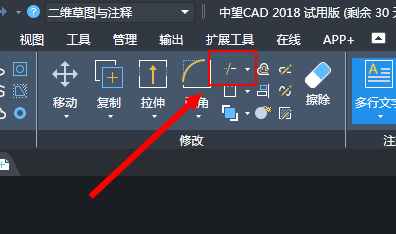

5、再在菜單區里找到修剪命令,如圖所示:
6、使用修剪命令,將多余的圖形修剪掉,然后在菜單區里找到文字命令,如圖所示:

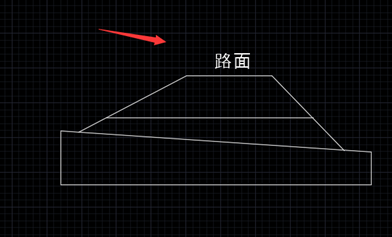

7、使用文字命令在路面上標注出路面,如圖所示:

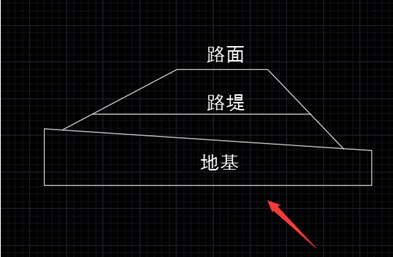

8、依次將路基和地基標注出來,這樣我們的土方斷面圖就畫好了,如圖所示:
上面就是CAD畫道路土方斷面圖的教程,希望大家喜歡。
