CAD使用斜二測方法繪制長方體的妙用
CAD怎么使用斜二測方法繪制長方體?CAD中斜二測可以輔助繪制圖形,大家在繪制一些表示圖的時候,就可以用斜二測繪制的方法。下面小編在這里介紹怎么繪制斜二測圖形,比如我們畫一個長600、寬200、高200的長方體,下面是詳細的操作過程。
1、 打開軟件CAD,再打開等軸平面,等軸測撲捉在命令行輸入ds。
2、然后按快捷鍵F5切換到等軸測平面上,如圖所示命令框中就會顯示出來。

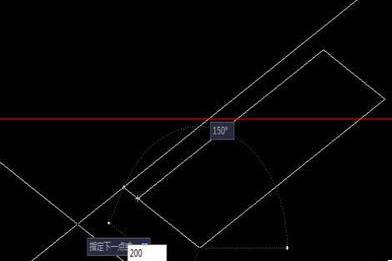

3、開啟正交按F8在命令行輸入L 然后輸入600 ,再依次輸入200,輸入600,輸入200,這樣一個矩形就出來了,如圖所示。

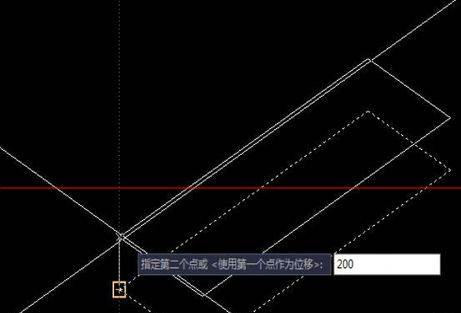

4、在命令框中輸入CO,然后選擇整個矩形,取消正交按F8,光標垂直在輸入高度200。

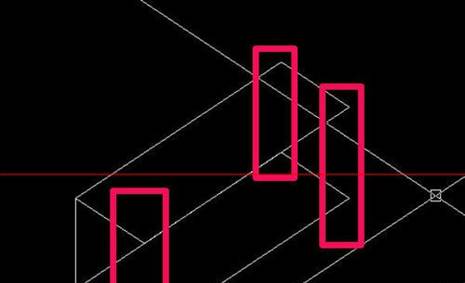

5、然后把其余3個用直線鏈接起來,如圖所示。

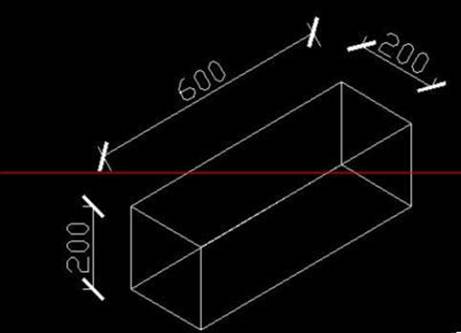

6、這樣一個長方體就這樣制作出來了,如圖所示。
這就是CAD斜二測方法繪制圖形的應用,比較復雜,現在我們繪制實體圖形可以直接在CAD找到繪圖實體即可,這里簡單介紹斜二測法的應用。
