CAD怎么傾斜標注二維圖
CAD怎么傾斜標注二維圖?CAD中二維圖紙的立體感不強,在標注的時候如果用傾斜標注,可以增強圖紙的立體感。那如在CAD中傾斜標注二維圖呢?下面一起來看看詳細的教程。

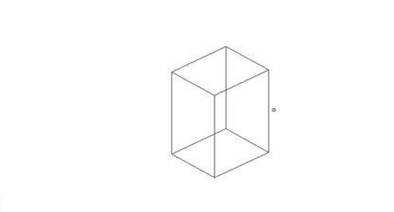

1、打開CAD軟件,先繪制一個立體二維圖形

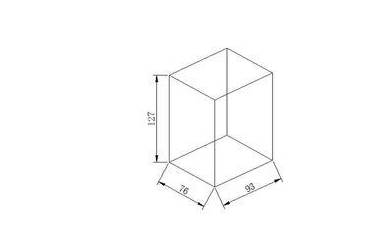

2、然后對其長、寬、高進行標注,如下圖為常規標注。
3、點擊上方下拉菜單“標注(N)”選擇“傾斜(Q)”
4、在命令行里面出現“選擇對象”,此時光標變成一個矩形框。然后選擇需要修改的尺寸,如長高度尺寸“127”

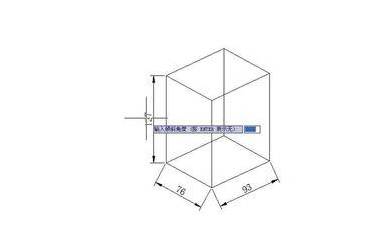

5、選擇后,點擊右鍵。此時命令行會出現“輸入傾斜角度(按ENTER標示無):”輸入需要傾斜的角度。如-30°,之后成功傾斜
6、按上一步驟,修改寬度和長度方向的尺寸。
注意事項:傾斜之前需要確認傾斜角度,以上就是CAD二維圖的傾斜標注教程。
