CAD中幾個全局設置的教程

CAD中全局設置怎么操作？CAD經常需要進行設置，本文整理CAD中全局相關的設置，這些設置會在所有打開的圖形中都產生作用。下面一起來看看想詳細的教程吧。

1、如何設置讓保存時默認為低版本圖形文件？

如果往來的經常是2004、2007等低版本CAD圖形文件，每次保存時需要在【文件類型】中選擇會很麻煩?？梢裕篛Ptions命令打開【選項】窗口，在【打開和保存】選項卡里，將【另存為】設置為需要的低版本，以后保存時默認的就是這個版本。

2、如何將圖形窗口背景色完全設置為黑色？

每次安裝CAD初次使用時，圖形窗口默認的是白色背景，長時間繪圖時不利于視力保護。OPtions命令打開【選項】窗口,選擇【顯示】選項卡里的【顏色】，在打開的【圖形顏色窗口】中，分別將“二維模型空間”和“圖紙/布局“的”統一背景“的【顏色】設置為黑色。為了讓圖紙空間圖紙以外區域的背景也顯示為黑色，在回到【顯示】選項卡時，還要去除【顯示圖紙背景】前面的勾選。

3、Ctrl+N新建圖形等命令時不出現對話框窗口怎么辦？

輸入并檢查filedia變量的值，為0時以命令行模式運行，為1時則以對話框模式運行，改回1即可。在CAD非正常退出或者誤操作等情況下，會導致該值被修改為0。

4、不能連續選擇物體時怎么辦？

有時在選擇物體時，無論是單選還是框選，每次選擇總會取消前一次選擇，總是只有最后一次選擇有效，必須同時按住Shift鍵才能連續選擇。解決方法：OPtions命令打開【選項】窗口，在【選擇集】選項卡里，去除【用Shift鍵添加到選擇集】前面的勾選。

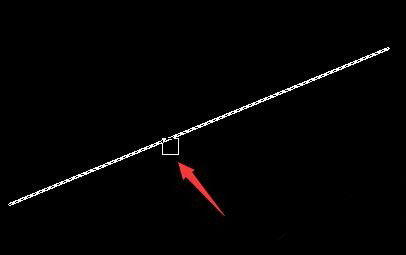

5、如何設置拾取框的大小？

拾取框是選擇狀態下鼠標呈現的方框形狀，碰到就可以選擇物體，尺寸太小時會選取困難，大了又容易碰到多個物體。輸入pickbox設置拾取框的大小，8左右比較合適。也可以O(shè)Ptions命令打開【選項】窗口，在【草圖】中設置。

6、如何設置捕捉靶框的顯示和大??？

捕捉靶框碰到圖形對象的邊或點時，才會進行對象捕捉。但在高版本CAD中，由于可以用捕捉標記明確地指示當前可能的捕捉點，默認是不顯示捕捉靶框的。根據個人習慣，可以用apbox設置是否顯示捕捉靶框，用aperture設置捕捉靶框大小，通常設置為10。也可以O(shè)Ptions命令打開【選項】窗口，在【草圖】中設置。

7、如何顯示/隱藏圖形窗口右側的屏幕菜單？

有人覺得的屏幕菜單占用圖形窗口礙事，也有人習慣于使用屏幕菜單：OPtions命令打開【選項】窗口，在【顯示】選項卡里，勾選或去除【顯示屏幕菜單】。

8、如何去除水平和垂直滾動條？

在CAD中，通過鼠標鍵的快捷操作和Zoom縮放、Pan平移等命令已經可以很方便地瀏覽圖形了，因此完全可以去除占用圖形窗口區域的滾動條：OPtions命令打開【選項】窗口，在【顯示】選項卡中，去除【圖形窗口中顯示滾動條】前面的勾選。

以上就是CAD中幾個全局設置的教程，希望大家喜歡。
