CAD建筑圖紙怎么繪制汀步
CAD建筑圖紙怎么繪制汀步?CAD建筑圖紙經常會用到汀步,汀步,是步石的一種類型,設置在水上。指在淺水中按一定間距布設塊石,微露水面,使人跨步而過。常常用于景觀設計,尤其是公園,居住區會更常用到汀步。那么CAD建筑圖紙中如何快速畫出大量的汀步呢?下面小編給大家介紹CAD建筑圖紙中汀步的畫法,下面是詳細的教程。

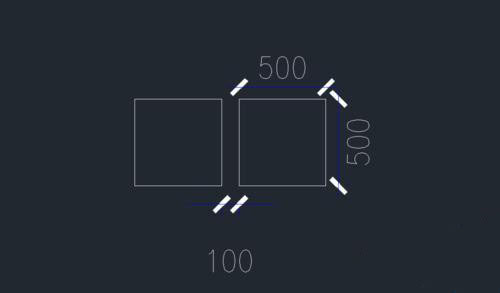

1、首先明確該場地所適用的汀步尺寸及汀步與汀步之間間隙,我采用的尺寸為500x500,間隙為100。
2、將需要的尺寸的汀步繪制為塊,選中,按快捷鍵'B',會出現塊定義的界面,輸入名稱,命名為“TB1”

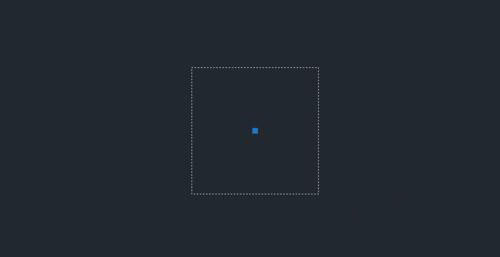

3、勾選“在屏幕上指定”,因需要通過道路中心線來進行繪圖,所以指定的基點以塊的中心點為好。

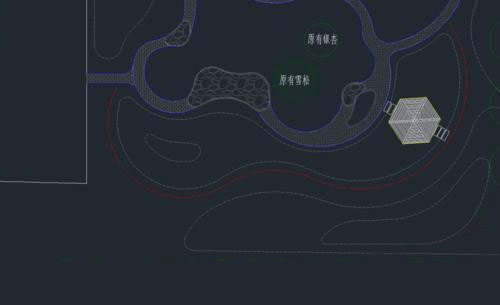

4、繪制中心線,如圖中紅色點劃線

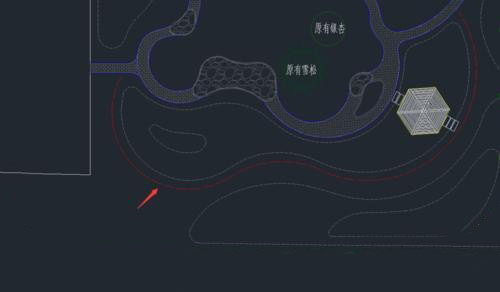

5、輸入“ME”命令,確定,選擇定距等分的對象,即圖中箭頭所指線,指定線段長度或快B,我們輸入“B”,確定。輸入插入的塊名,即輸入剛才的汀步的塊名:TB1,確定,是否對齊塊的對象,輸入 Y,確定,指定線段長度,因為我的塊尺寸為500x500,汀步之間間隙為100,所以線段長度為600,確定

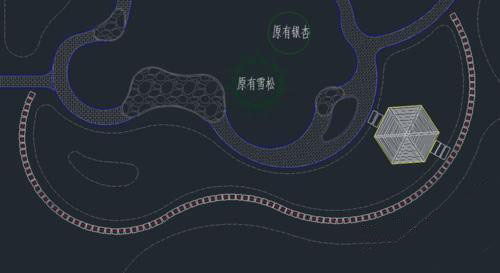

6、之后,汀步即可繪制完畢。
注意事項:執行“確定”命令需要按Enter鍵。不同設計汀步尺寸不一,例如居住區多采用1200x600,間隙200,而這里采用500x500。以上就是CAD建筑圖紙繪制汀步的教程,希望對大家有所幫助。
