CAD斜線怎么標注文字

CAD斜線怎么標注文字? 在CAD中標注文字很簡單，但常常我們都是橫向或者縱向標注，CAD中斜線怎么標注呢？今天我們來看看CAD斜線標注文字的方法，利用CAD文字的界標點及其右鍵快捷命令菜單中的旋轉功能，可以實現與斜線傾斜方向完全一致的文字標注，下面是詳細的教程參考。

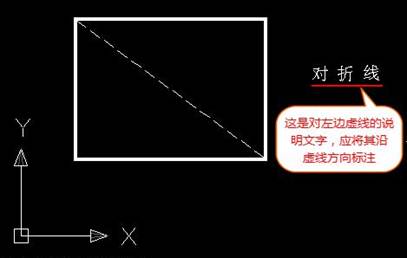

1、以將下圖中的文字移動到虛線附近，并沿虛線方向標注為例。

2、用十字光標左鍵點擊待處理的標注文字，使其呈圖示的選中狀態。（選中狀態時，對象呈像素化，且會出現藍色方框表示的界標點。）

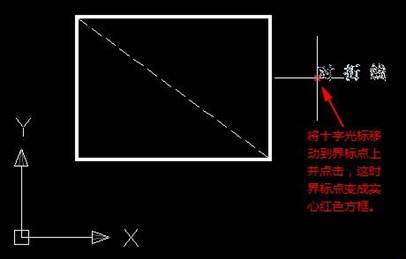

3、將十字光標移動到界標點，并左鍵點擊，使其變成紅色實心方框。

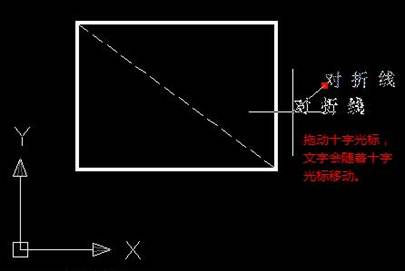

4、拖動十字光標，文字能隨著十字光標移動。

5、為能精確地保證文字與斜虛線方向一致，需要將文字移動到虛線中點。因此，按住Ctrl鍵的同時，點擊鼠標右鍵，調出對象捕捉快捷菜單，選其中的“中點(M)”菜單項。

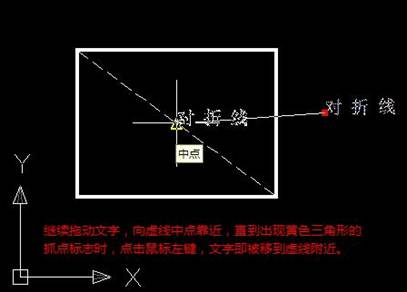

6、繼續拖動十字光標（文字也隨著移動）靠近虛線中點，直到出現黃色三角形的對象捕捉標志時，點擊鼠標左鍵。這時，文字就被移動到了虛線旁，且仍處于選中狀態。

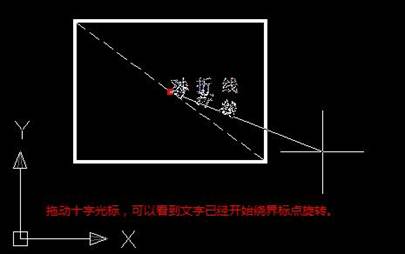

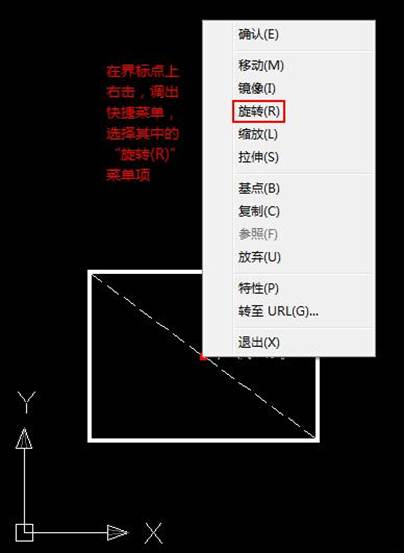

7、再次鼠標左鍵點擊界標點，使其變紅。緊接著再點鼠標右鍵，調出界標點快捷命令菜單，選中其中的“旋轉(R)”菜單項。拖動十字光標，可以發現文字已經開始繞界標點（也就是虛線中點）旋轉了。

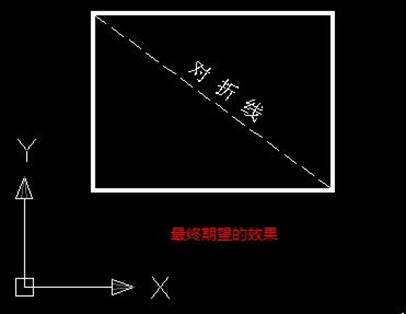

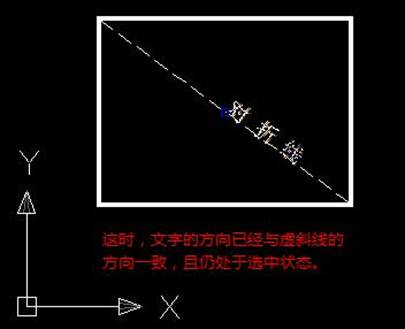

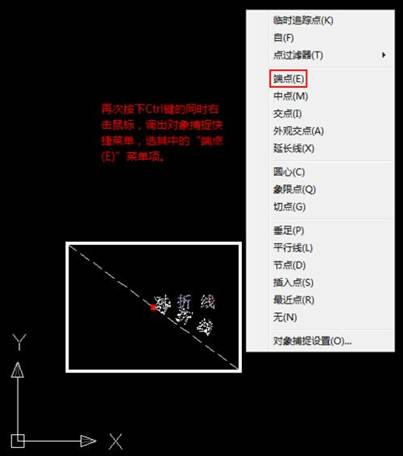

8、再次按住Ctrl鍵的同時，點擊鼠標右鍵，調出對象捕捉快捷菜單。這次，選該菜單中的“端點(E)”菜單項。然后，移動十字光標靠近虛線下端，直到出現黃色方框所示的對象捕捉標志時，點鼠標左鍵。至此，文字已經與斜線方向一致，且仍處于選中狀態。

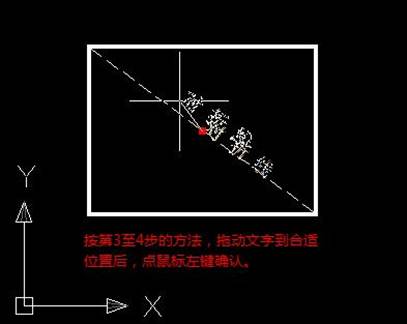

9、按照第3至4步的做法，移動文字到合適的位置后，點鼠標左鍵確認。

10、最后，按下Esc鍵取消對文字的選中狀態，整個標注過程就完成了。

注意事項：

1、當界標點為紅色實心矩形時，被選中的對象處于“界標點快捷命令”狀態。這時點鼠標右鍵，能調出界標點快捷命令菜單（即第7步中的菜單）。如果不調用該菜單，則默認執行“移動(M)”對象命令。這就是為何處于該狀態下的第4步和第9步，可以直接拖移文字的原因。

2、上述操作中，注意分清鼠標的左鍵點擊和右鍵點擊。按下Ctrl鍵同時點擊鼠標右鍵，是在任何時候調出對象捕捉（俗稱抓點）快捷菜單的方法。
