CAD中的POINT命令怎么拆除圖例?下面小編來演示一下如何運用CAD中的命令來拆除建筑圖例

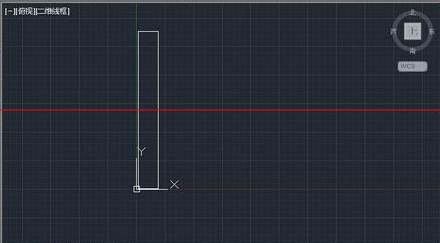

1、打開CAD軟件,在命令行中輸入Rectang命令,直接回車確定。用鼠標在圖紙上繪制一個矩形,大小為70*30,可以在下方命令中輸入也可以直接在鼠標中直接輸入。

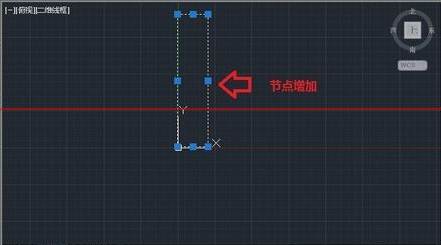

2、選擇矩形之后,在下方命令輸入中輸入“Explode”命令,回車確定。再依次點擊矩形的四邊,將它分成四條獨立的線段。獨立的線段和整體的矩形是不一樣的,從節點上可以分出來。
3、在下方命令輸入中輸入“DIVIDE”口令,回車確定,再選擇一條直線,在口令中輸入3,將其分為3段。節點被分割后暫時是不看不出的。

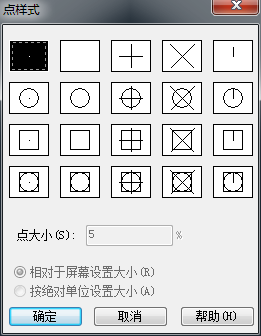

4、點擊“格式”菜單中的下拉菜單中的“點樣式”。點擊完成后即會彈出“點樣式”的對話框。可以設置點的樣式和大小情況。設置完成后點擊確定即可。

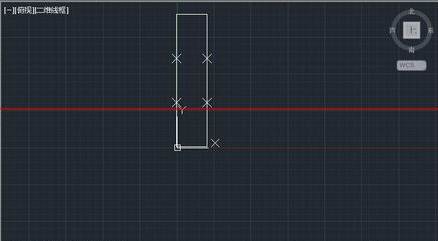

5、確定完成后,節點就可以用肉眼看到了。下圖就是節點分割后的矩形。
以上就是CAD中的POINT命令的應用,希望大家喜歡。
