用CAD如何畫人行橫道
對于初學CAD的人來說很多內容理解的不透徹,需要多加練習才能熟能生巧,下面通過一個例子:畫人行橫道來讓大家理解更加透徹一些。

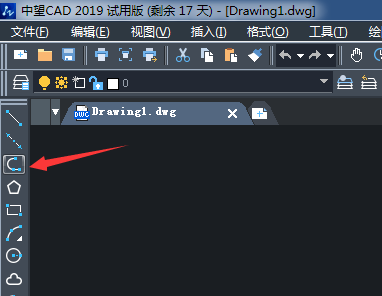

1.首先打開cad畫圖界面,選擇多段線工具;

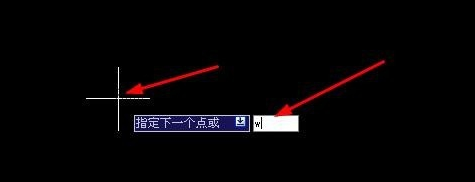

2.用鼠標點擊要繪制的起點,選擇起點后,命令欄中會出現指令,在命令欄中輸入w后按下空格鍵;

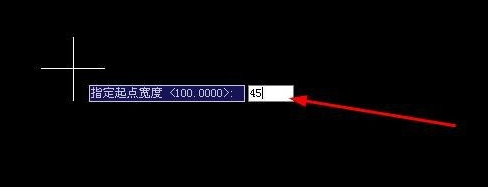

3.輸入斑馬線的起點的寬度45,按空格鍵,再輸入斑馬線的端點的寬度一個45,按空格鍵;
4.命令欄中輸入L,按空格鍵,長度100, 按空格鍵,

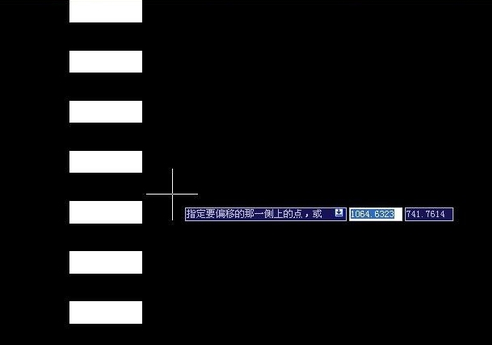

5.用鼠標選取剛才畫好的線段,在命令欄輸入O(偏移),空格鍵,再輸入100,空格鍵,再輸入M(多次偏移,)空格鍵,再用鼠標操作在畫面上多次點擊,斑馬線就能畫好了。
以上就是用中望CAD畫人行橫道的具體教程,大家都學會了嗎?
