CAD插入圖片源文件刪除,CAD中圖片沒有了怎么辦
下面讓我們來了解一下,在CAD繪圖的過程中,我們插入在CAD中的的圖片的源文件被刪除,CAD中的圖片也消失,要怎么設置。
方法/步驟

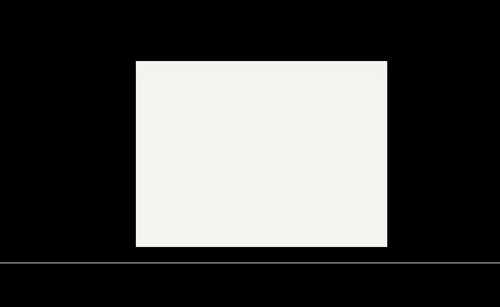

1.首先讓我們看一下上述的情況是怎么發生的,我們插入一張圖片

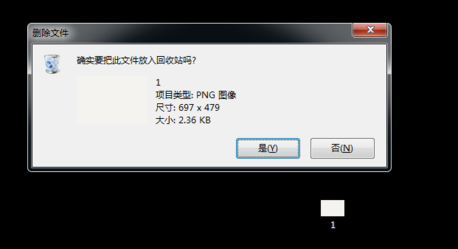

2.接著刪除源文件。

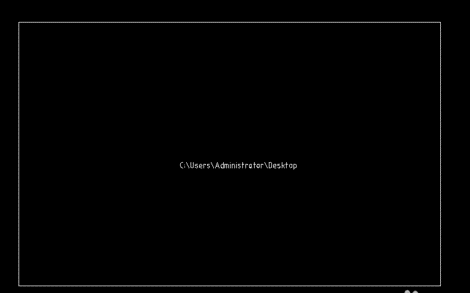

3.再來看CAD,你會發現圖片變成了顯示圖片的的地址

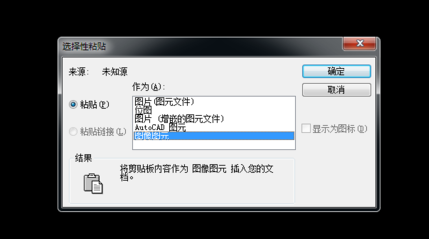

4.解決的方法,我們可以通過復制圖片在CAD中使用快捷命令pa,選擇圖像圖元。

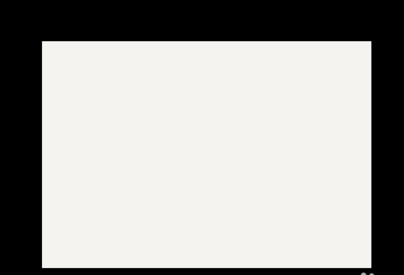

5.指定第一點和第二點就可以完成圖片的插入,如下圖。
6.試一下刪除源文件??梢钥吹紺AD中的圖片依然存在。
