在CAD中我們經常用到角，今天小編給大家講解一下CAD中畫角平分線的方法。
方法/步驟

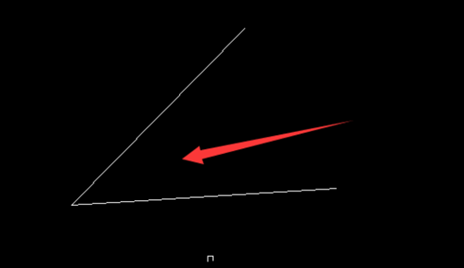

1、首先在繪圖區域繪制一個角

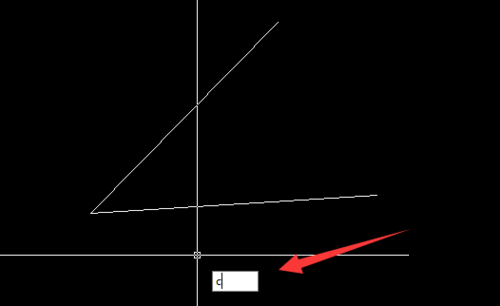

2、接著輸入畫圓快捷命令“c”，回車。

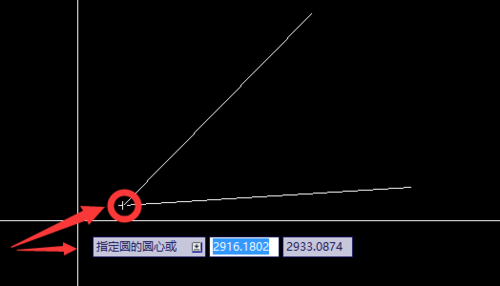

3、根據提示，指定角的角點為圓心。

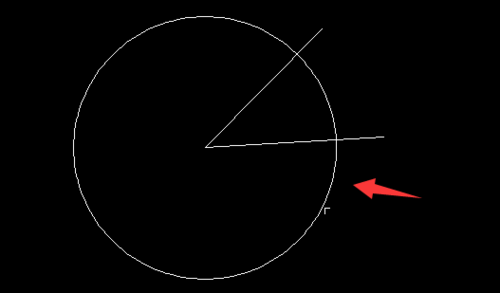

4、指定一個適當?shù)拈L度為半徑。

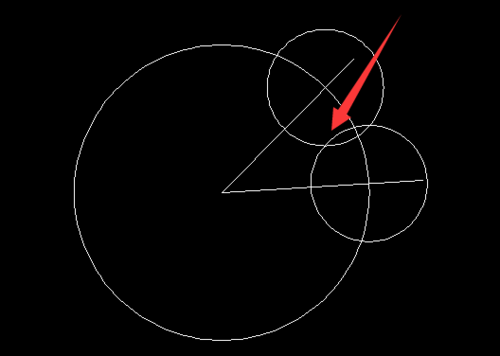

5、以圓與角相交的兩個點為圓心，畫兩個半徑一樣的圓，相交兩點
6、兩點確定一直線，連接角點到兩個交點中的一個交點。

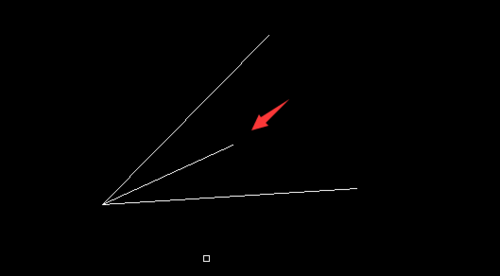

7、刪除多余的輔助線，效果如下
