CAD中,可以通過哪種方式修改尺寸標注的關聯性?
CAD中的關聯標注包含三種,取決于DIMASSOC的值是多少,當值為2的時候,表示關聯標注,當值為1的時候,表示無關聯標注,當值為0 的時候,表示分解標注。
下面來看看具體的例子:
1、首先,大家打開中望CAD軟件,打開要進行修改尺寸關聯的文件

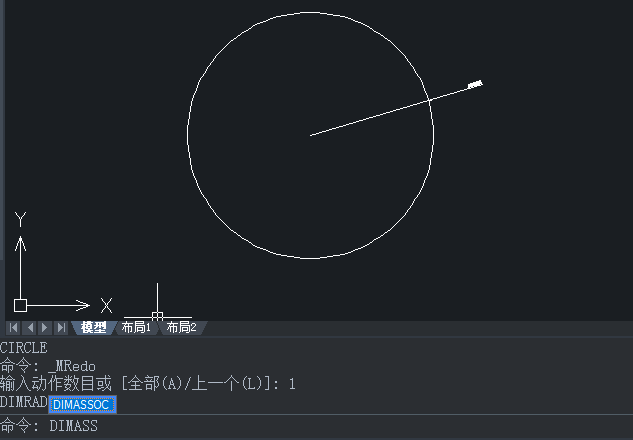

2、然后找到命令行,輸入“DIMASSOC”,按回車鍵進行確認

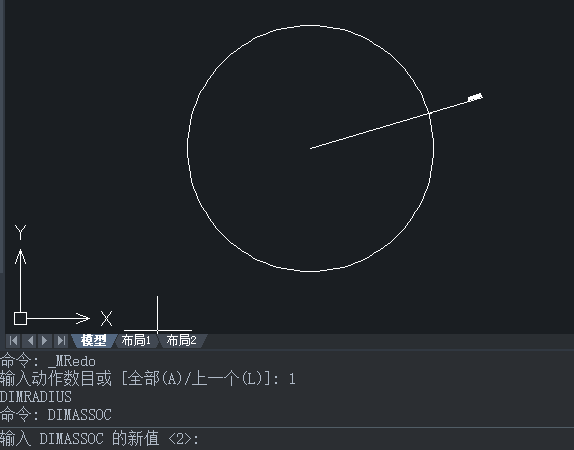

3、然后我們選定關聯的模型,在這里,我們可以看到,關聯標注的變量值是2,是屬于默認值。除此之外,無關聯標注的變量值為1,而分解標注的變量值為0

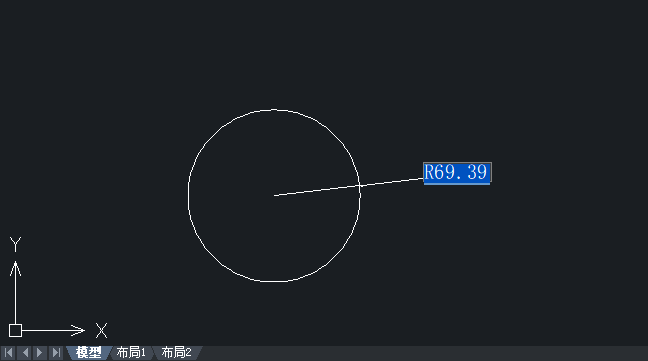

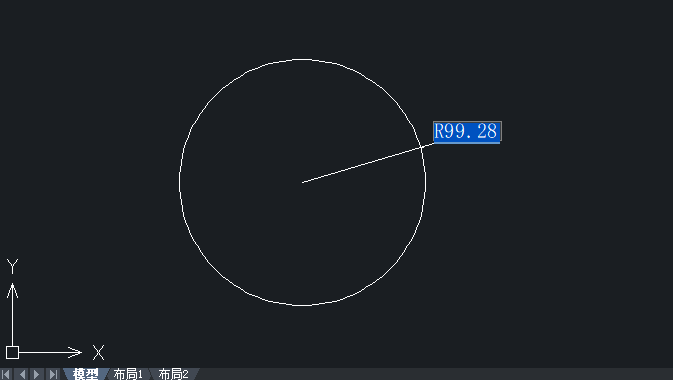

4、如果這個時候調整了圓的大小,那么它所標注的數字也會進行改變

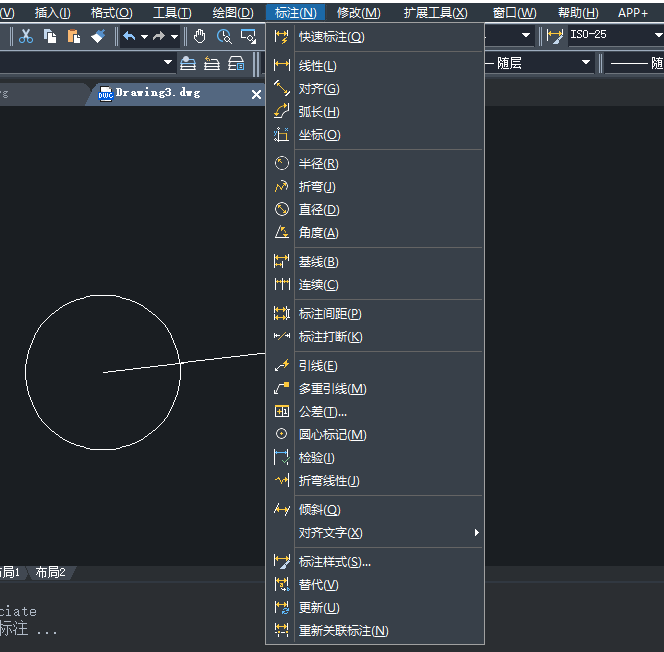

5、如果要重新進行關聯,可以找到CAD菜單欄上的標注-重新關聯標注按鈕,開啟重新關聯標注的功能

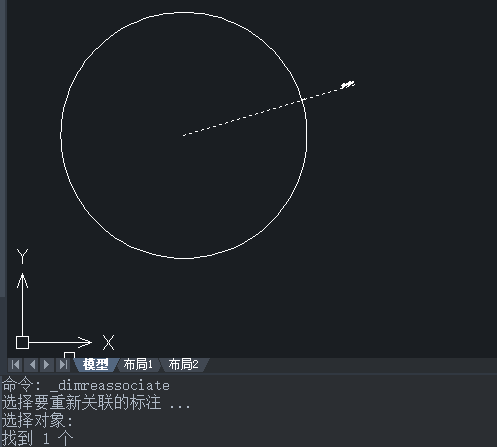

6、選擇一個或多個要建立或重新建立關聯的標注
7、根據需要建立關聯的標注的類型,依據命令行提示進行操作:
1)指定尺寸界線原點位置
2)輸入S(選擇對象)選擇標注對象
3)按 ENTER 鍵指定下一個尺寸界線原點
4)按 ESC 鍵退出當前命令,并保存已建立的所有關聯
