在CAD中，究竟該如果調整繪圖區左下方顯示坐標的框呢？

下面來看看具體的例子：

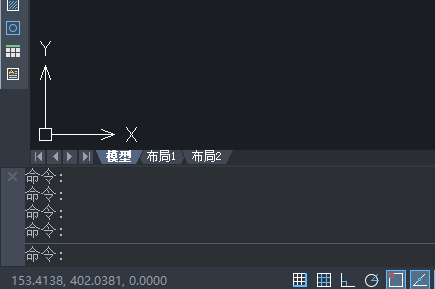

1、首先，大家打開中望CAD軟件，可以看到左下方里顯示坐標的框


2、按F6鍵就可以快捷進行開與關的切換

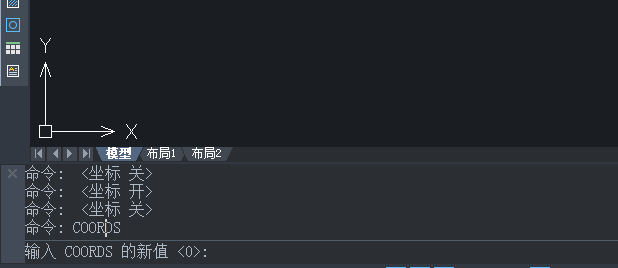

3、或者可以修改CAD中的COORDS的系統變量，COORDS系統變量的默認值為0，可以將它改成1或者2


4、根據需要調整系統變量的值

1)當系統變量為0的時候，表示在指定點時更新狀態欄上的坐標

2)當系統變量為1的時候，表示連續更新絕對坐標

3)當系統變量為2的時候，表示連續更新絕對坐標，且在要求輸入距離和角度時，顯示與最后點的距離和角度
