在CAD的使用過程中,文字的輸入相信大家都非常熟練了,那大家知道如何把文字拉伸設置成三維的效果呢?
接下來,就跟著小編一起來學習一下吧
1、首先,大家打開中望CAD軟件

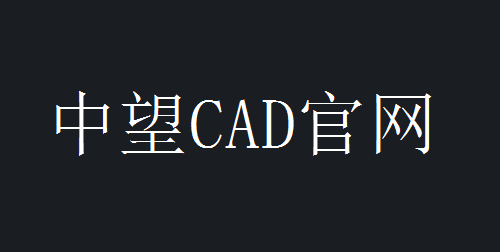

2、我們輸入相應的文字,單行或者多行都可以。這里小編以下圖文字為例

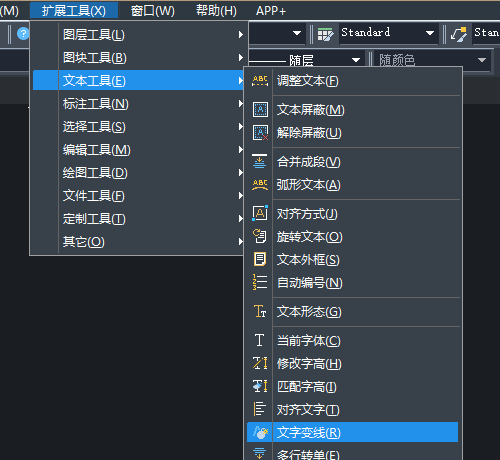

3、點擊界面上方菜單欄的“擴展工具”-“文本工具”-“文字變線”選項,把文字全部變成輪廓顯示
4、選中所有文字對象,再點擊“繪圖”-“面域”按鈕,把他們?nèi)孔兂擅嬗?nbsp;
5、我們點擊CAD軟件界面右下角的“工作空間切換”-“二維草圖與注釋”選項,進入三維空間

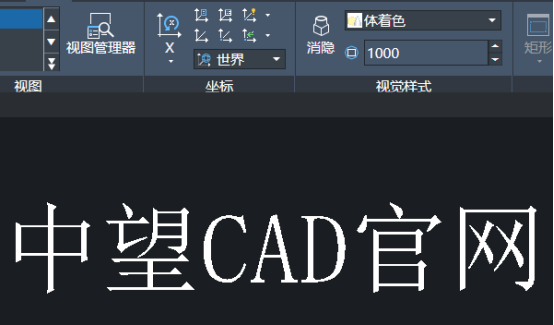

6、我們進入“視圖”選項卡,選擇“體著色”的視覺樣式

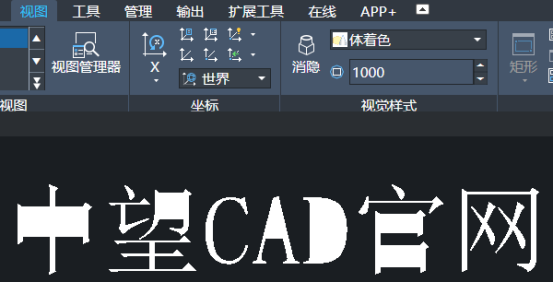

7、選中所有對象,查看效果,可以說明,這里面的部分文字存在沒有鏤空的情況
8、點擊“實體”-“差集”按鈕,進行差集處理,先選擇大范圍的對象,再選擇小范圍的對象
9、再查看體著色

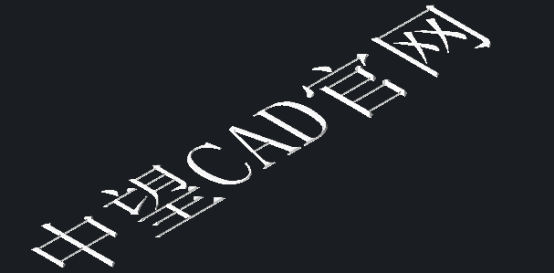

10、最好,點擊“實體”-“拉伸”按鈕,選定相應的拉伸高度就完成操作了,執行結果如下圖所示
