CAD如何設置標注編輯
1.我們先打開CAD軟件，在繪圖區域添加文字標注。

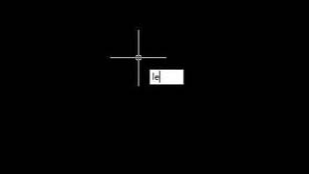

2.輸入“LE”命令，回車。
3.然后，根據提示指定第一個引線點，這個操作需要判斷是否需要引線。

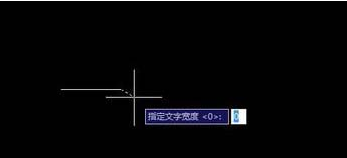

4.完成上步操作回車后，這里我們需要輸入文字寬度。
5.選擇是否為多行文字，這個需要根據輸入的標注內容有多少來選擇，回車。
6.然后，可以打開文字格式的小框，這時候也可以在引線后面直接輸入標注內容。
7、選擇內容后，還可以修改標注內容的字體、大小和顏色等信息。
8、全部完成后點擊確定。如果想要繼續修改則可以直接右鍵選擇編輯多行文字進行再次編輯。
