本節以繪制動斷按鈕為例,綜合利用CAD的多種繪圖工具,首先利用直線和偏移命令繪制基本輪廓,然后利用修剪和刪除等命令對圖形進行細化處理,同時掌握延伸命令的運用。
1、 首先,大家打開中望CAD軟件

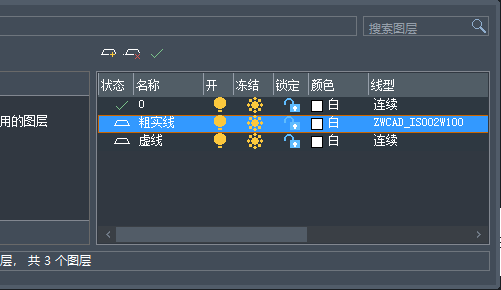

2、 選擇【默認】-【圖層】-【圖形特性】命令,在“圖層狀態管理器”中建立“粗實線”和“中心線”兩個新的圖層
(1) 將第一個圖層命名為“粗實線”圖層,所有屬性按默認設置即可
(2) 將第二個圖層命名為“虛線”圖層,線型設置為ZWCAD_ISO02W100,其余屬性按默認設置即可

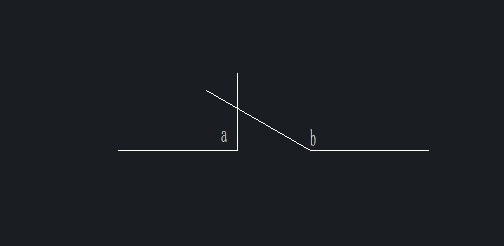

3、 將粗實線圖層設為當前圖層,點擊【繪圖】-【直線】按鈕,繪制初步的圖形

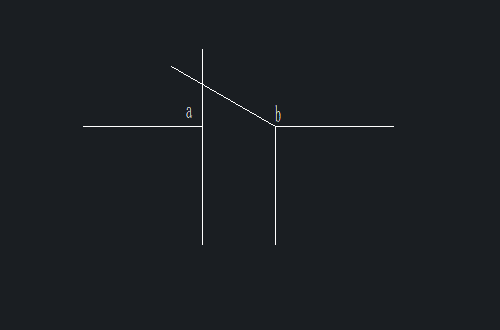

4、 執行【直線】命令,分別以a點和b點為起點,繪制長度為35的豎直直線

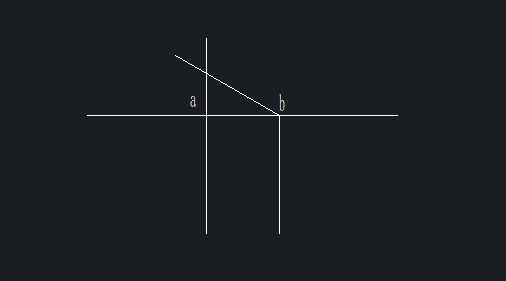

5、 重復執行【直線】命令,以a為起點,b為終點繪制直線ab

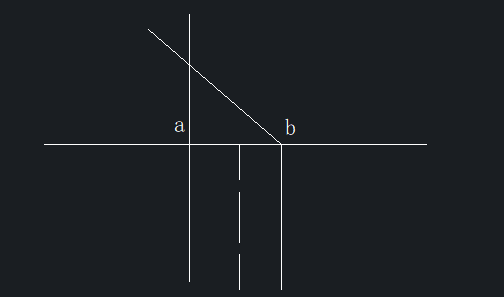

6、 選擇【直線】命令,以ab線段的中點為起點,繪制長度為35的豎直直線,并將其所在圖層改為“虛線”圖層,得到下圖

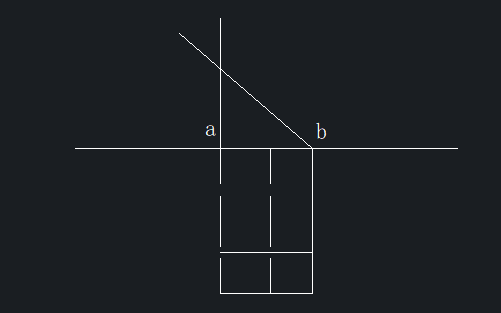

7、 點擊【修改】-【偏移】按鈕,以ab線段為起始邊,繪制兩條水平直線,偏移的長度分別為25和35

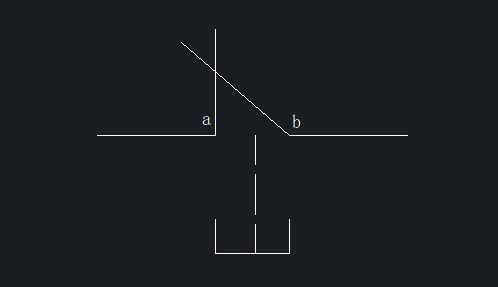

8、 選擇【修改】-【修剪】命令,修剪到多余的直線

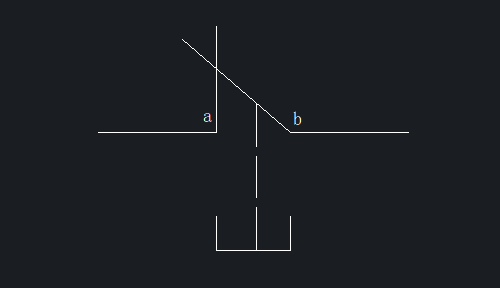

9、 執行【延伸】命令,將虛線延伸到斜線邊上,最后在CAD中動斷按鈕就繪制好了
