CAD的修改命令有刪除、復制、鏡像、偏移、移動、陣列等多種命令,在繪圖的時候可以利用這些工具對圖形作出精確修改,下面就以繪制變壓器為例熟悉移動、陣列、偏移、修剪等工具的相關操作。
1、 首先,大家打開中望CAD軟件

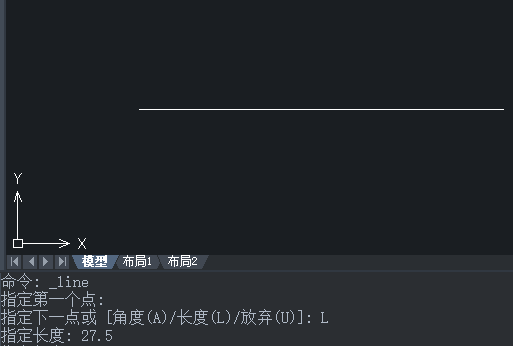

2、 選擇【繪圖】-【直線】命令,在繪圖區域合適的位置繪制一條長度為27.5的水平直線

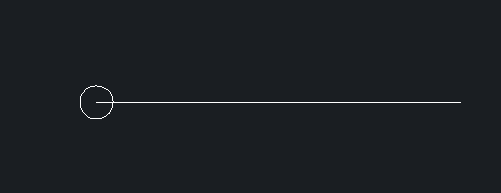

3、 選擇【繪圖】-【圓】命令,以繪制的直線的左端點為圓心,繪制一個半徑為1.25的圓

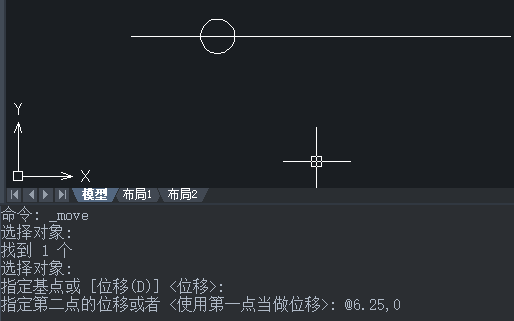

4、 點擊【修改】-【移動】按鈕,選取圓為對象進行移動,命令窗口顯示輸入以及結果如圖所示:

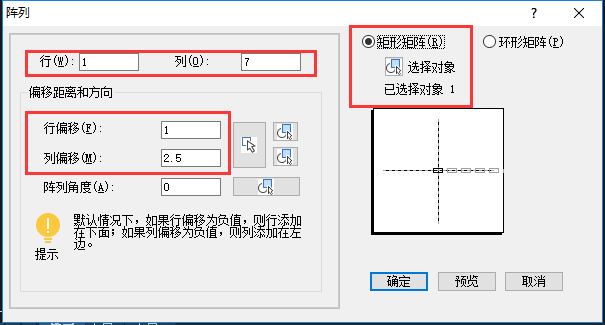

5、 點擊【修改】-【陣列】按鈕,選擇“矩形矩陣”,選擇圓為對象,行列以及偏移距離和方向設置如圖所示,點擊“確定”按鈕

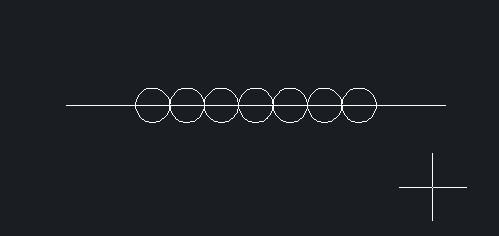

6、 完成矩形陣列設置之后,得到下圖:

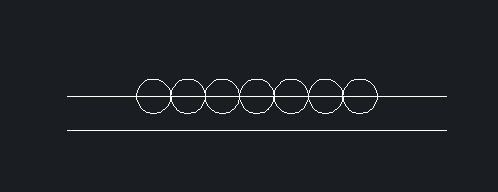

7、 點擊【修改】-【偏移】按鈕,將直線向下移2.5,結果如圖

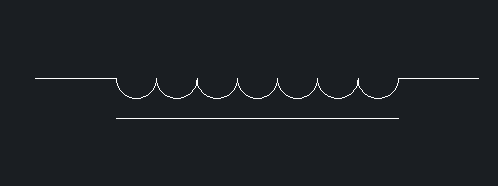

8、 點擊【修改】-【修剪】按鈕,去掉多余的線段,得到下圖

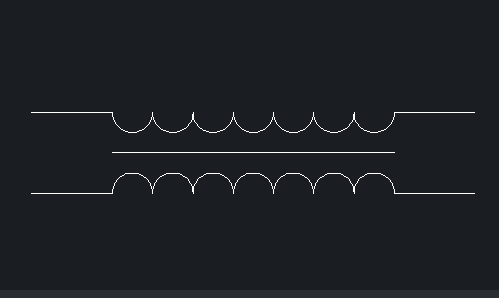

9、 點擊【修改】-【鏡像】按鈕,以下方水平直線為鏡像線,對水平直線上方的圖形進行鏡像處理,之后在CAD中就完成了變壓器的繪制
