在CAD的作圖過程中,有時候我們習慣了一些比較常用的圖層、視圖或者標注等,但下次打開CAD又要重新設置,那該如何處理呢?這個時候,我們就需要新建一個樣板圖形了
接下來,小編給大家講解一下如何創建和保存樣板圖形
1、首先,我們打開中望CAD軟件

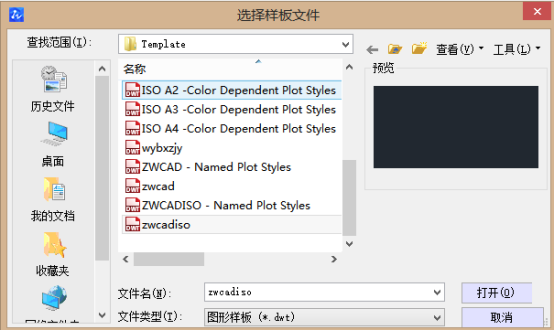

2、點擊“文件”-“新建”按鈕,我們可以看到樣板圖形的后綴都為DWT格式,如下圖所示

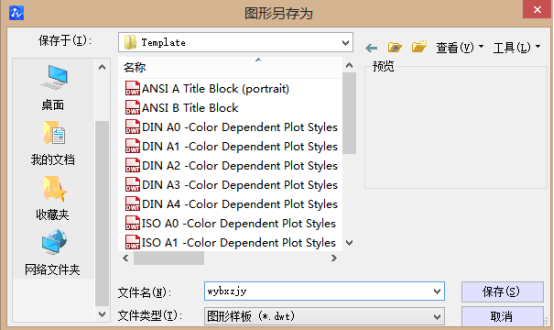

3、我們新建一個樣板圖形,選擇默認的zwcadiso樣板,再修改我們比較常用的工具,修改設置完成之后我們點擊CTRL+SHIFT+S的快捷鍵把當前的圖形設置另存為我們的樣板文件

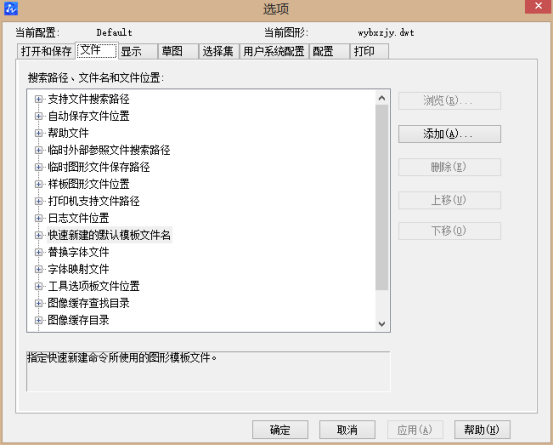

4、在CAD軟件的命令行中輸入OP指令,在“文件”顯示卡下方點擊“快速新建的默認樣板文件名”選項
5、再選定右旁的“瀏覽”按鈕,選定我們的樣板文件。這樣,下次新建圖形時就會默認選擇這個樣板文件
