怎么用CAD畫煙灰缸？

煙灰缸對于廣大煙民來說是再熟悉不過的東西了，可是你知道怎么用CAD來畫煙灰缸嗎？下面就來學習一下！

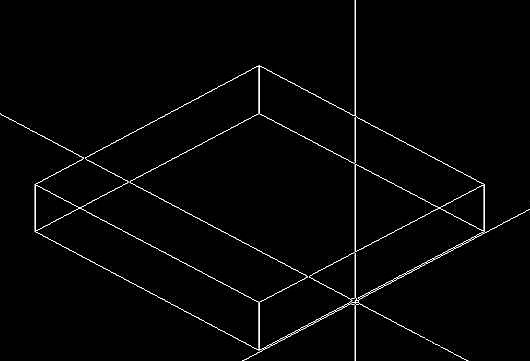

1.打開CAD軟件，在XY平面先繪制一個矩形，輸入“rectangle”-“@100,100”，執行“extrude”命令使矩形的高度拉伸為20，得到100*100*20的長方體。

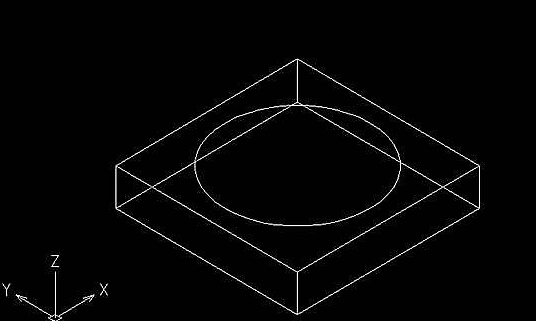

2.如下圖，在平面上繪制一個半徑為40的圓，并對該圓執行“extrude”拉伸命令，選中后輸入-15的高度，角度設置為20.。

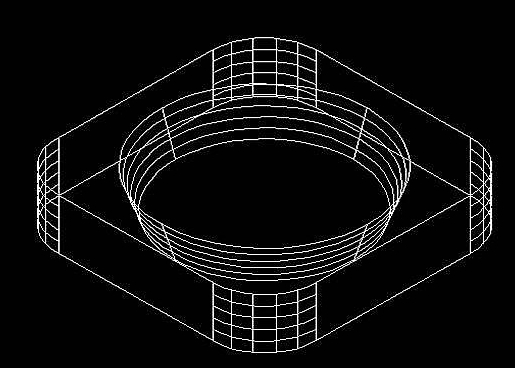

3.執行“subtract”差集命令，將長方體選中，然后選擇圓錐臺，單擊回車，此時長方體里的圓錐臺就被挖去啦。接著對長方體的四個邊執行倒角命令。

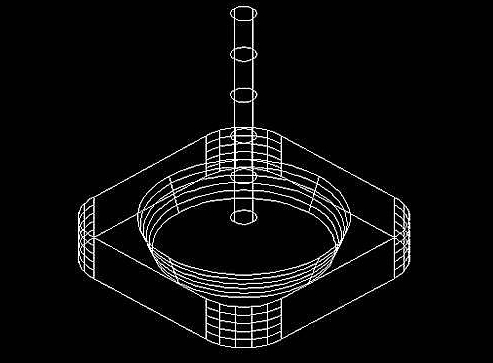

4.接下來就要做煙灰缸的四個凹槽啦。以前面繪制的圓的圓心為新的圓心繪制一個半徑為5、高為100的圓柱體。

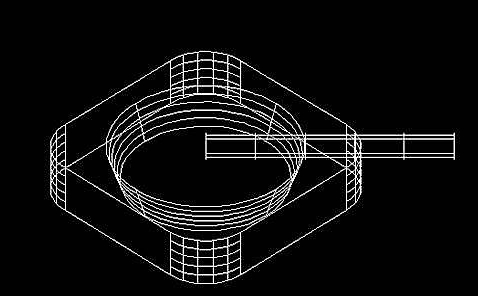

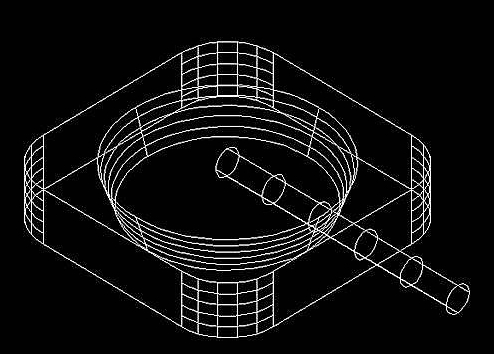

5.對該圓柱體先后執行三維旋轉命令和二維旋轉命令，使其先沿Y軸三維旋轉90°后再二維旋轉45°。

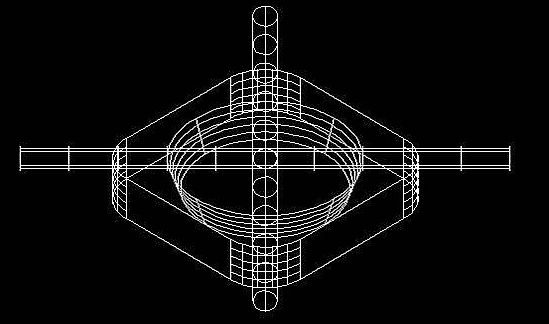

6.執行陣列命令使圓柱體變成4個，分布在長方體的四角。

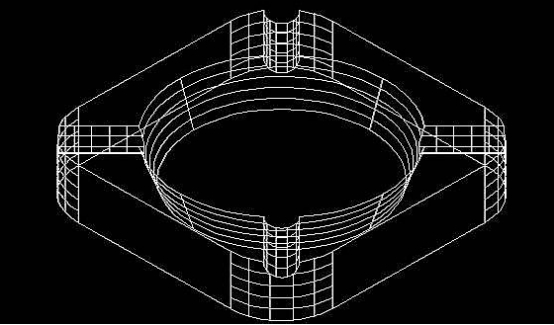

7.再次執行差集命令就可以看到四角的半圓槽已經被挖去了。

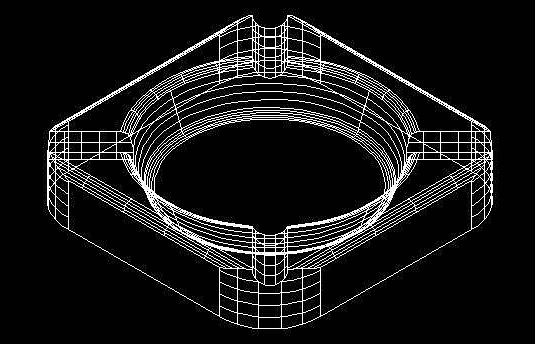

8.將除四個半圓槽外的其他邊線執行倒圓角R3

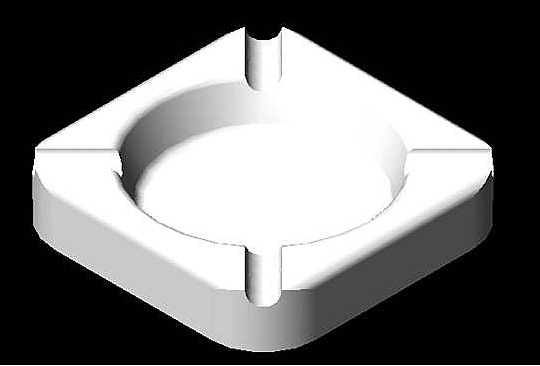

9.執行渲染命令后就得到最終效果啦！

是不是感覺還挺容易操作的？趕快動手試試吧！
