CAD中PL多段線修改后變成空心的該怎么辦？
不知道大家在制圖的時候有沒有發現加粗PL線條后不僅粗線條變成空心的了，而且打印出來的效果也是空心的，要怎么把線條變回原來的實心呢？下面是操作步驟：

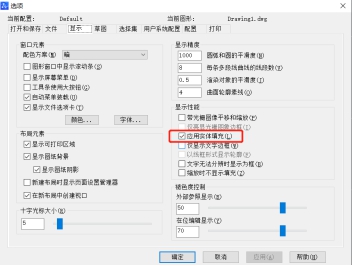

1.打開CAD軟件，導入文件，在命令行中輸入op后回車，在彈出的對話框中選擇“顯示”，取消“應用實體填充”前面的勾選，確認；
2.在命令上輸入re，回車；
3.在命令行中輸入fill，回車，在提示行后輸入“on”；
4.在命令行中再次輸入re并回車，全部重生成；
5.在命令行中輸入fillmode并回車，在提示行中輸入新值1；

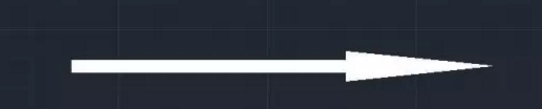

6.再次執行步驟4，就可以把空心的線條變回實心了，結果如下：
