用CAD建立筷子模型
以筷子模型為例,下面就讓我們來了解一下CAD軟件放樣命令的用法吧!
1.首先,打開中望CAD軟件

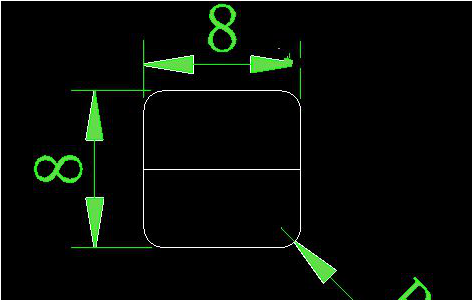

2.畫一個邊長為8mm的正方形,倒圓R1mm圓角,再沿正邊形邊的中點畫一條直線。

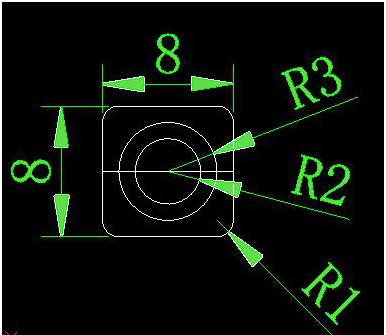

3.以直線的中點為圓心,畫兩個圓,一個半徑為2mm,一個半徑為3mm。

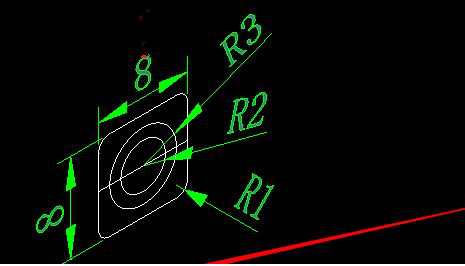

4.視圖——西南等測視圖

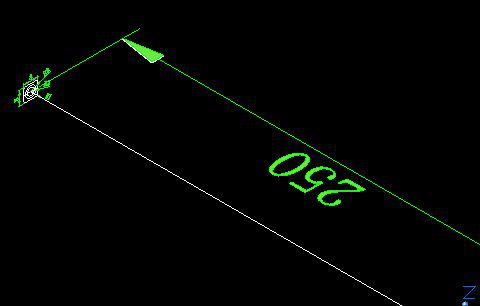

5.以圓心為起點,畫一條水平長為250mm的直線。

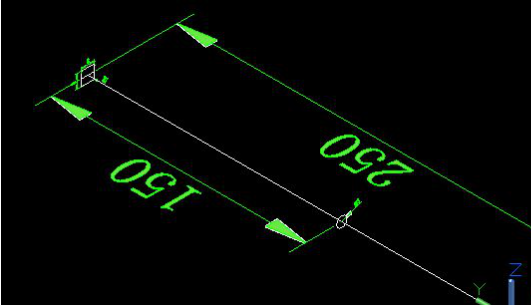

6.將半徑為2mm的圓移到直線的未端,再將半徑為3mm的圓移到直線的150mm長處。

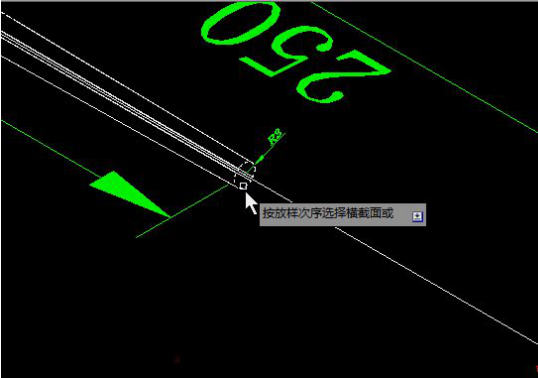

7.loft(放樣)——空格——依次點正方形、大圓——小圓——空格——P(路徑)——點直線——空格

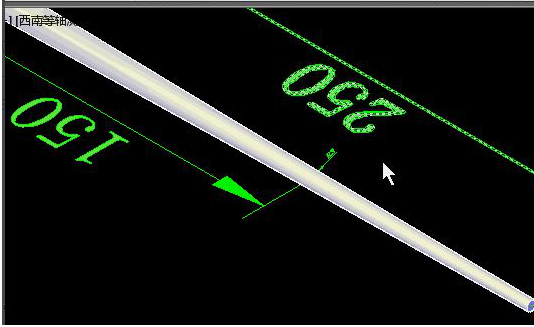

8.將視覺樣式轉成——概念,SHA——空格——C(概念),再將標注圖層關閉,CAD軟件筷就畫好啦
