CAD如何輸入形位公差?
在使用CAD繪制工程圖時,發現找不到標注形位公差的菜單,那么在CAD中如何標注形位公差?

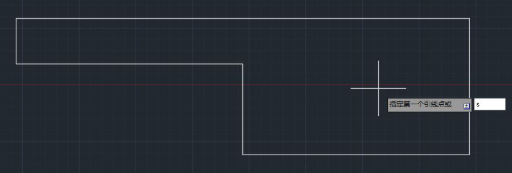

1、首先打開CAD軟件,然后使用快捷命令LE;在指定的第一個輸入點輸入S;
2、回車后,其會彈出快速引線設置,切換到公差選項,然后點確認;
3、按繪圖窗口給出的提示指定第一和第二點后,其會彈出CAD形位公差設計界面;
4、根據圖紙的要求或需要對形位公差進行設置;

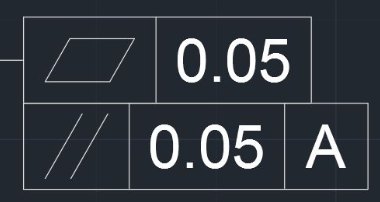

5、設置完成后,點擊確認,輸入的公差結果就如下圖所示了;
