CAD用圖案命令填充繪制剖面線
以軸承座為例,介紹用 CAD表達機件視圖的步驟和方法。
1、創建或調用樣板圖。
2、布圖 打開中心線層,運用直線命令繪制圖中的主要中心線。這一步應注意中心線的位置安排要考慮給尺寸標注留出空間。

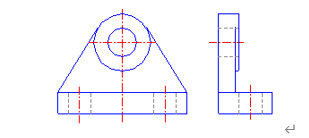

3、畫機件的主、左視圖。如圖:
4、選擇適當?shù)谋磉_方法并修改視圖。
5、畫剖面符號。方法和步驟如下:
6 、啟動“圖案填充”命令。
7、如上圖所示的“邊界圖案填充”對話框“快速”選項卡中,選取“類型”為“預定義”;“圖案”為ANSI31;角度為0°;比例為2。單擊“拾取點”按鈕,在要畫剖面線的區域內取點。左視圖中的1、2、3點。此時,選中的區域內亮顯?;剀?,然后返回“邊界圖案填充”對話框。 單擊“預覽”按鈕,預覽剖面線在圖中的顯示情況。 單擊“確定”按鈕,將剖面線繪制到圖中。如圖:
8、存盤退出
