CAD設計酒架有什么技巧呢？
本文將給大家介紹酒架繪制技巧，希望能幫助到大家！
1.首先，我們打開中望CAD繪圖軟件。
2.然后，我們繪制一個框（快捷鍵REC），我們?cè)诶L圖區域定一個點，再點擊鍵盤“D”，填寫尺寸，如1000*500。

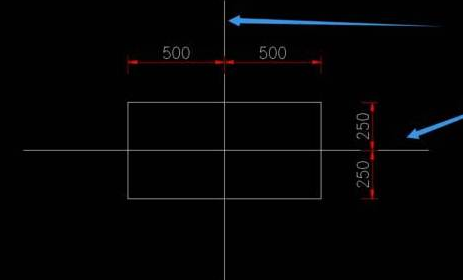

3.接著，從框中間，畫中心線，如下圖：

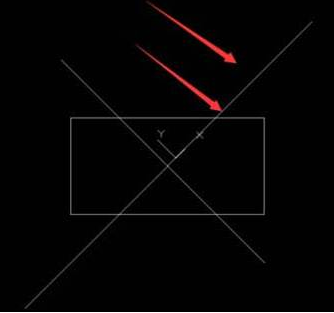

4.然后，以將兩條中心線，以交接點，旋轉（快捷鍵RO）45°。

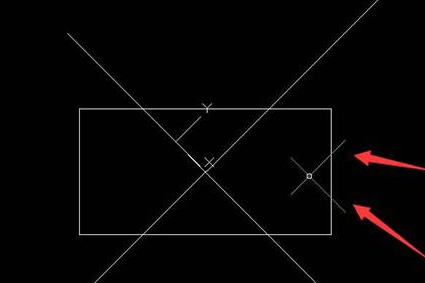

5.因?yàn)樯婕熬萍馨寮暮穸?，這里以18mm板材厚度為例。然后修改“管理用戶坐標”，快捷鍵ucs。在模型里面，點解任意一條斜線，點擊兩處不同位置（同一斜線上），再點擊上方任意一個位置。確定“管理用戶坐標”完成。

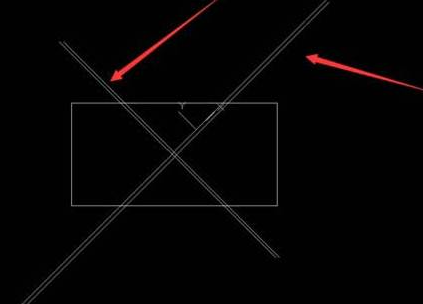

6.然后，將其中一條線“移動”（快捷鍵m）9mm，再“復制”（快捷鍵CO）18mm，如下圖：

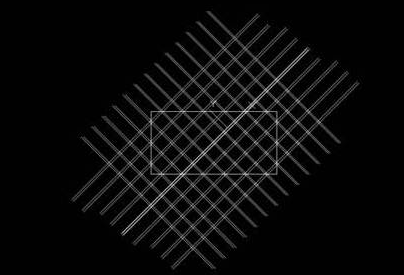

7.左邊的斜線也一樣復制，再將所以的線，（以內空為100*100）復制整個框內，如下圖，在復制所的線時，鼠標“管理用戶坐標”依舊要保持45°角，復制數據填寫118。
8.接下來，就是將四周多余的線，剪切(快捷鍵為TR)掉。

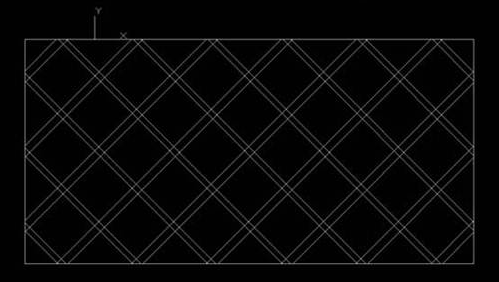

這樣就完成了，大家學會了嗎？
