CAD圖層過濾器快捷鍵
圖層樹狀區用于顯示圖形中圖層和過濾器的層次結構列表,其中全部用于顯示圖形中所有的圖層,而所有使用的圖層過濾器則為只讀過濾器,過濾器按字母順序進行顯示。
圖層樹狀區各選項及功能按鈕的作用如下

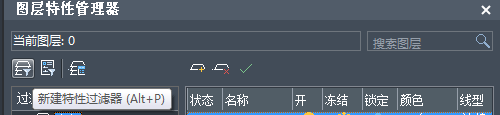

新建特性過濾器按鈕:?jiǎn)螕粼摪粹o將彈出圖層過濾器特性對話框,此時可以根據圖層的若干特性創建特性過濾器。
新建組過濾器按鈕:?jiǎn)螕粼摪粹o可創建組過濾器,在組過濾器內也可包含多個特性過濾器。
圖層狀態管理器按鈕:?jiǎn)螕粼摪粹o將彈出圖層狀態管理器對話框,通過該對話框中的列表可以查看當前保存在圖形中的圖層狀態、存在空間、圖層列表是否與圖形中的圖層列表相同以及可選說明。
反轉過濾器:勾選該復選框后,將在右側列表中顯示所有與過濾性不符合的圖層,當特性過濾器中選擇到所有的顏色為綠色的圖層時,勾選該復選框?qū)@示所有非綠色的圖層。
狀態欄:在狀態欄內羅列了當前過濾器的名稱、列表視圖中顯示的圖層數與圖形中的圖層數等信息。
