CAD怎樣調整圖形單位與圖形界限

我們在使用CAD軟件繪圖時，需求都是不一樣的，所以為了方便大家設計創作，中望CAD軟件是可以根據自身需求來更改圖形單位和圖形界限的。圖形界限指的就是中望CAD的繪圖區域，也稱為圖限。而對于初學者來說，在繪制圖形時“出界”的現象時有發生，所以為了避免繪制的圖形超出用戶工作區域或圖紙的邊界，就可以使用繪圖界線來標明邊界。本文將給大家介紹一些調整技巧，希望能幫助到大家！

圖形單位調整方法如下：

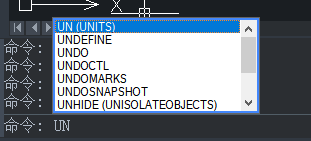

1. 我們可以輸入U(xiǎn)NITS/UN命令來打開圖形單位對話框。

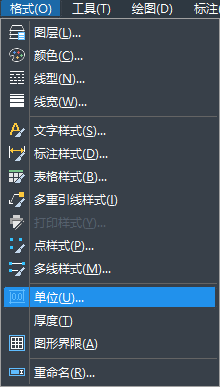

2. 我們在界面欄點擊“格式”點擊“單位”打開對話框。

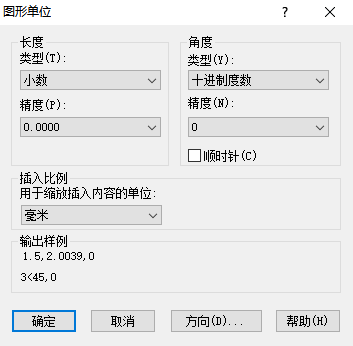

以上兩種方法都能幫助我們打開“圖形單位”對話框，如下圖；我們在彈出的“圖形單位”對話框中，可以設置圖形的坐標、長度、精度、角度的單位值，以及在CAD設計中心中插入圖塊或外部參照時的縮放單位。

圖形單位功能選項介紹如下：

（1）長度：用于設置長度單位的類型和精度。

（2）角度：用于控制角度單位類型和精度。

（3）順時針：用于設置旋轉方向。如選中此選項，則表示按順時針旋轉的角度為正方向，未選中則表示按逆時針旋轉的角度為正方向。

（4）插入時的縮放單位：用于選中插入圖塊時的單位，也是當前繪圖環境的尺寸單位。

（5）方向：用于設置角度方向。單擊該按鈕，將打開【方向控制】對話框，如圖2所示，以控制角度的起點和測量方向。默認的起點角度為0°，方向正東。在其中可以設置基準角度，即設置0°角。如將基準角度設為“北”，則繪圖時的0°實際上在90°方向上。如果選擇【其他】單選按鈕，則可以單擊【拾取角度】按鈕[圖片]，切換到圖形窗口中，通過拾取兩個點來確定基準角度0°的方向。

圖形單位調整方法如下：

我們在執行圖形界限操作之前，需要啟用狀態欄中的【柵格】功能，只有啟用該功能才能查看圖限的設置效果。它確定的區域是可見柵格指示的區域。

1. 我們輸入LIMITS來打開圖形界限設置。

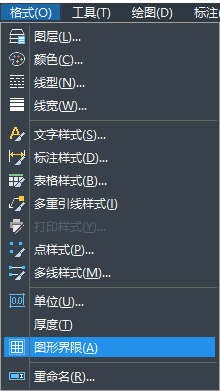

2. 我們在界面欄點擊“格式”點擊“圖形界限”，就可以根據自己的需求來調整了。
