大家應該經常會用到CAD里面的圖層,那么大家是否知道CAD中如何置頂所需要的圖層嗎?現在我們來看一下置頂圖層的方法,具體方法步驟如下 ;

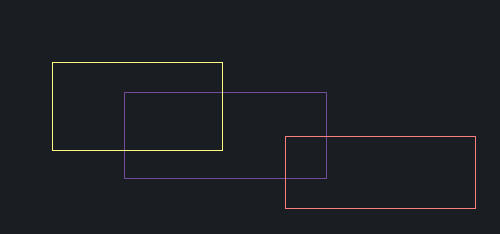

1、首先,大家先打開CAD軟件,打開所需要進行置頂圖層操作的圖紙文件,這里,紫色的矩形是處在最底層的位置的如下圖所示。
2、接著在命令行中輸入DR命令,按回車鍵進行確認。
3、根據命令行出現的指令完成相應的操作。

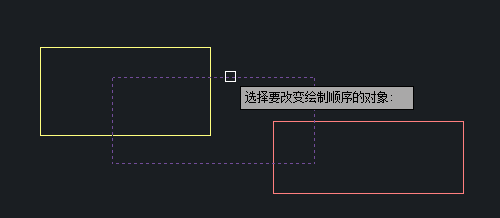

4、我們選定需要置頂?shù)膱D層對象,比如選擇紫色的矩形,按回車鍵確認,如下圖所示。

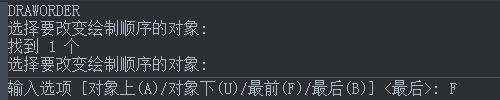

5、我們?cè)俑鶕?jù)CAD軟件命令行出現的指示改變對象的順序,這里我們選擇最前,輸入F
6、這樣,我們就順利完成置頂紫色的圖層對象了。
在使用CAD繪圖時,頂置圖層需要用到的快捷命令就是“DR”,掌握這個方法可以幫助我們更有效操作圖層。
