在用CAD軟件繪圖過程中,很容易使一些重復的對象疊加到一塊,那大家知道如何刪除這些重復的圖形嗎? 今天,來給大家介紹一下如何快速刪除重疊的對象 ,具體步驟如下:
1、首先,大家先打開CAD軟件,打開所需要進行刪除重疊對象操作的圖紙文件。

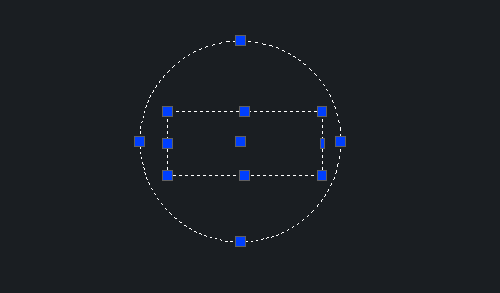

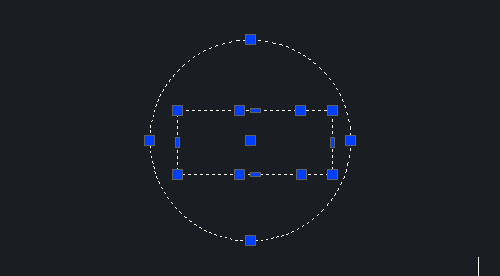

2、使用鼠標選中需要進行刪除重疊對象的圖形,我們可以發現,矩形圖形中的夾點排列較為雜亂,表明此圖中有多條選段重合在一起,如下圖所示。

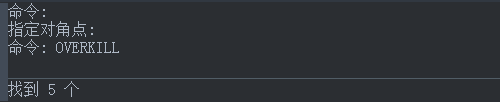

3、解決方法:在CAD軟件的命令行中輸入OVERKILL指令,按回車鍵確認。命令行的指示如下圖所示。

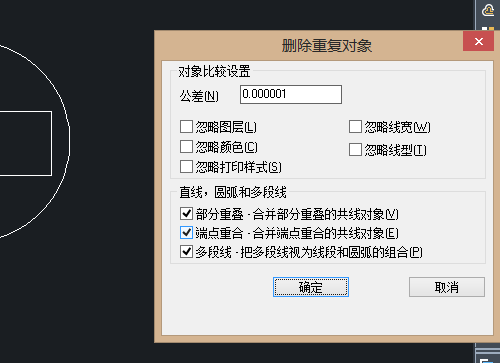

4、在彈出來的“刪除重復對象”對話框中,我們選擇相應的選項,再按“確定”按鈕
5、這樣操作下來,就能夠刪除重復的對象了。
關于CAD快速刪除重疊對象的方法操作比較簡單,但是對我們進行CAD繪圖操作也有一定幫助,希望大家都可以學習掌握。
