CAD內部塊和外部塊的區別及用法
內部塊與外部塊的區別:
1、外部塊:W(wblock)可將對象以文件的格式保存,并定義成塊。 外部塊可在當前窗口或其他窗口調用,也可在下次打開CAD時調用。
2、內部塊:B(block)可在當前的DWG圖形中復制粘貼使用。 內部塊只能在當前窗口調用。
內部塊與外部塊的用法:

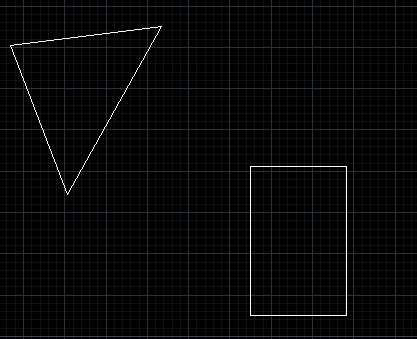

1、 打開CAD創建兩個塊圖形,三角形定義為內部塊,矩形定義為外部塊;

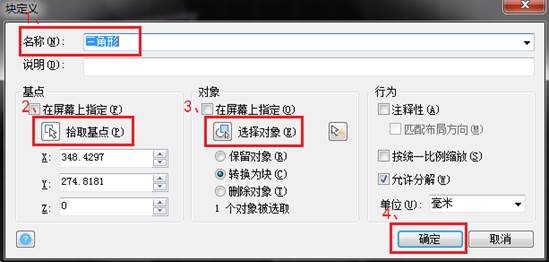

2、 定義內部塊:(1)定義內部塊名稱;(2)拾取基點;(3)選擇對象;(4)確定。

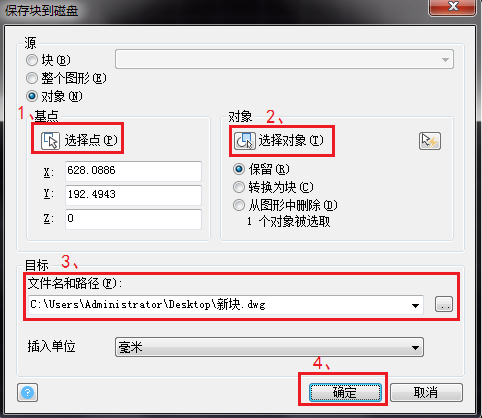

3、定義外部塊:(1)拾取外部塊基點;(2)選擇對象;(3)選擇外部塊保存位置;(4)確定。
推薦閱讀:中小學綜合實踐活動課程
推薦閱讀:CAD如何不用復制粘貼將一張圖紙中的塊插入到另一張圖紙中
