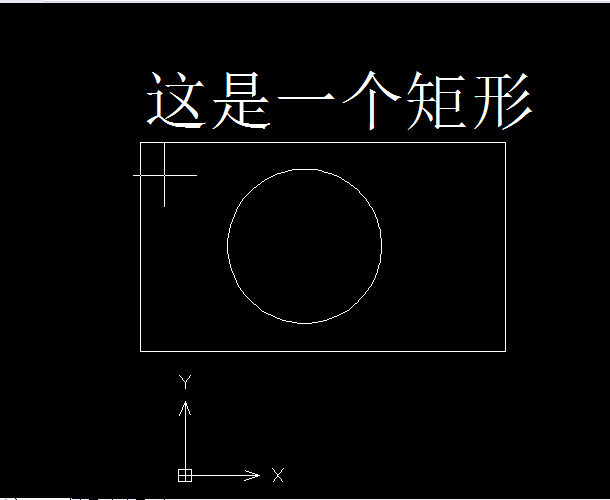

在CAD使用過程中,有時需要將文字圖形一起整合為塊,方便在圖形繪制的其他時候快速插入。而其中的文字一般是標注或者注釋。例如下圖中的這是一個矩形的文字和矩形圖案。我們應該怎樣做才可以讓文字和圖像整合為一個塊呢?今天我們一起來學習一下吧,具體步驟如下:
其實這個操作比較簡單:我們先選中所需要整合為塊的圖形,然后輸入命令符“B”(塊命令),然后選擇對象,起個名字即可。

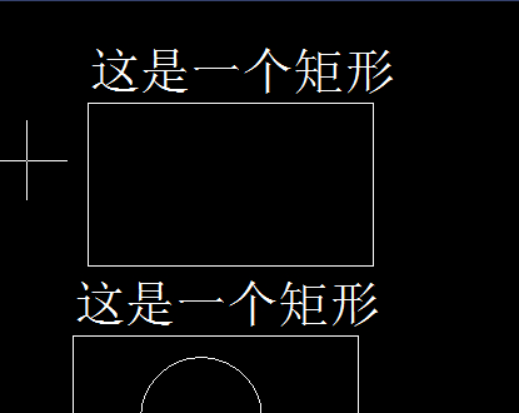

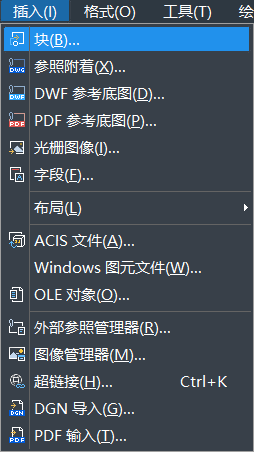

那么這樣整合為塊真的可以使文字的圖案為整體嗎?大家驗證一下,我們選擇“插入”菜單里的“塊”,選擇確定。然后選擇剛才我們給塊起的名字,移動插入點。大家可以看到,在原來圖形的上面已經插入了一個矩形和文字的圖案。所以說,這樣是可以將文字圖形整合為一個塊的。
以上介紹了在CAD中如何將圖形文字整合為塊的方法,大家可以參考這個方法實際操作一下,希望對大家有幫助。
