現實模型有一定材質外觀并且處于一定光照環境下。為模擬現實環境以及創建逼真的模型效果,中望CAD中大家可以為模型添加材質以及貼圖,并且進行光照條件的設置,最后再進行渲染。
【設置材質】
將材質添加到對應的圖形對象上可以展示對象的真實效果。在材質選擇的過程中,我們不僅需要了解物體本身物質屬性,而且還需配合場景的實際用途、采光條件等,步驟如下:

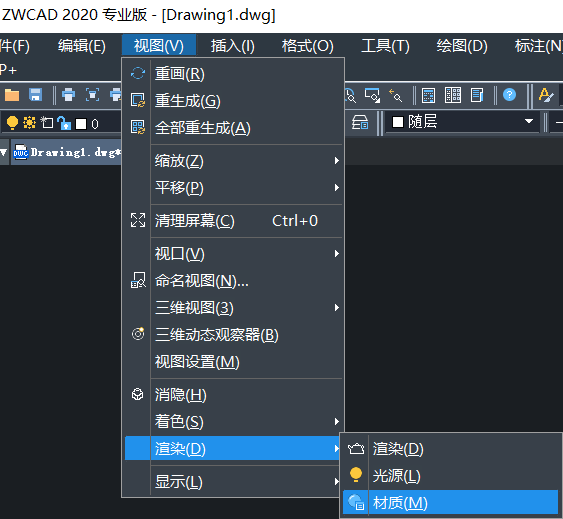

1.在打開的CAD中,在上方工具欄選擇【視圖】——【渲染】——【材質】。

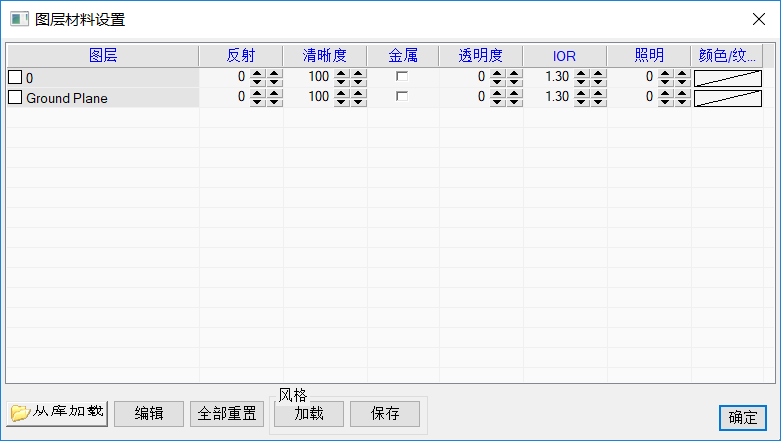

2.在彈出的【圖層材料設置】窗口中,從材質庫中選中某一材質,接著單擊材質名稱后面的【添加到文檔】按鈕,即該材質添加到文檔的材質列表中。在繪圖區域中選中某個實體,然后在【文檔材質】中選中某醫材質,點擊右鍵,在彈出窗口中選擇【指定給當前選擇】,則該材質幾天加到指定實體上:
【添加光源(聚光燈)】

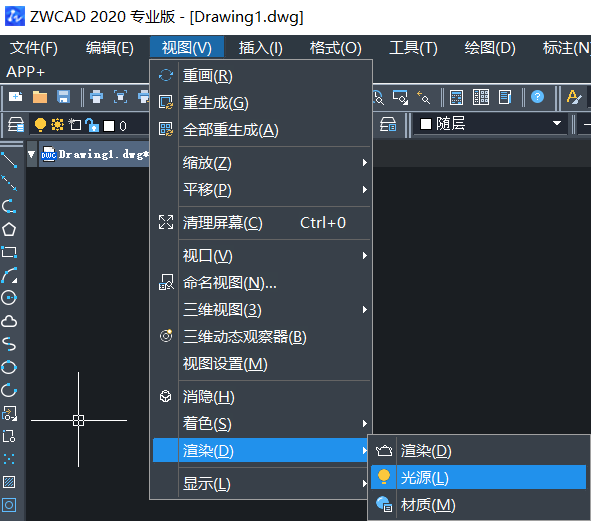

聚光燈是指從一點向空間錐形發散的光源,在上方工具欄點擊【視圖】——【渲染】——【光源】,如下圖所示:

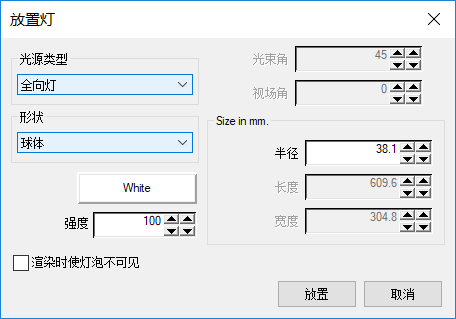

執行聚光燈的命令后,先光源位置的定義,接著定義照射方向,照射方向由光源位置發出的一條直線確定。下面簡單介紹一下光視角和視場角兩個選項:
【光視角】:照射最強的光錐范圍,此區域內光照最強,衰減較少。將指針移動至聚光燈上,出現的光錐顯示,內部的虛線圓錐顯示范圍即光視角范圍。
【視場角】:聚光燈照射的外圍區域,此范圍內有光照,但強度呈逐漸衰減的趨勢,用戶輸入的視場角是必須大于光視角。
