伴隨著經濟全球化和現代制造業的發展，產品設計的數據兼容日益成為影響制造業鏈條上下游企業合作的痛點。上游企業習慣使用 Catia或UG進行設計，而下游配套企業使用的設計軟件更加多樣，模型數據種類多且復雜。因此，越來越多的企業希望能有一款軟件可 以夠兼容整個制造生產流程中所涉及的數據格式。中望軟件即將發布的高端三維CAD/CAM一體化軟件——中望3D2018版就可滿足當前制 造企業的這一應用需求。據了解，該版本可完美兼容CATIA、UG、Pro/E等主流設計軟件的最新數據格式以及常見的stl、step等中間格 式。

下面以Catia的數據格式為例，介紹中望3D2018的數據兼容性，提前體驗該版本的出色性能。


 圖/中望3D兼容常見三維數據格式

1.打開Catia的數據格式。用中望3D打開其他數據格式的方法有直接拖入、直接打開和輸入三種。對于上下游配套廠商發來的圖檔，建議使用“輸入”，如圖1所示。


 圖1

注意：如果使用直接拖入或直接打開，軟件會直接進入打開界面，跳過對應的文件輸入選項，如圖2所示，導致“點，隱藏體，片體， PMI”等數據信息顯示不完整。


 圖2

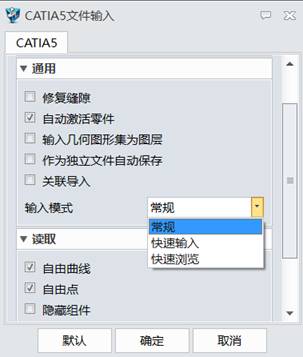

2.選擇輸入的模式，有快速輸入，快速瀏覽，常規三種?？焖佥斎牒涂焖贋g覽使用于快速查看模型，但模型不能測量和編輯修改，而常規輸入可以讀取模型原有的坐標，屬性，PMI，圖層等相關信息，也可以測量尺寸，檢查剖面，以及編輯修改等后續設計工作。打開的Catia的數據，如圖3所示。


 圖3

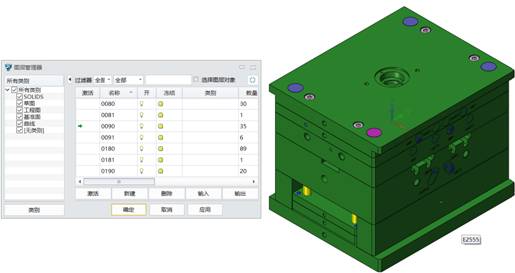

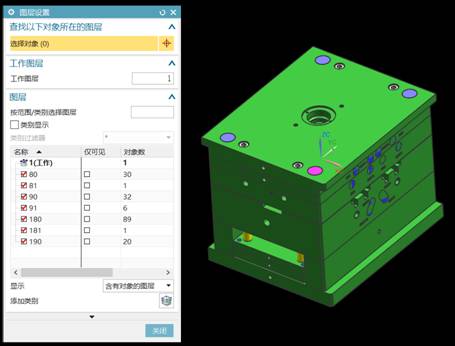

3.將用UG打開的模具圖（如圖4所示）與用中望3D打開的相同模具圖進行對比，如圖5所示，模型的信息和圖層的信息完全一致。


 圖4


 圖5

針對裝配的模型數據，中望3D充分利用多核的計算能力，并行導入裝配的各個組件文件，從而加快導入效率，如圖6所示。


 圖6

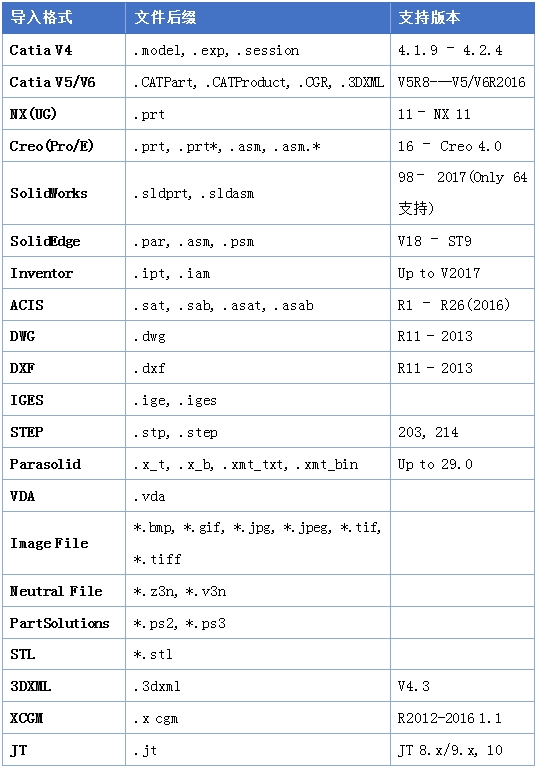

4.用表格來了解中望3D兼容的數據格式種類和版本，如圖7所示。


 圖7

通過以上的介紹，我們初步了解了中望3D2018可以全面兼容最新的數據格式，這將極大方便制造業上下游配套企業之間的數據交互。
