工程圖內的草圖,是把建模草圖的參數化引入到工程圖里,從而讓工程圖里的幾何繪制可以使用尺寸和幾何約束、變量等參數化手段。工程圖草圖支持直接與關聯工程圖視圖的投影邊線,產生尺寸或幾何約束,實現對投影視圖的補充;同時還可以直接在工程圖里繪制沒有3D對象的自定義視圖。

那接下來,我們就來學習使用中望3D工程圖草圖在工程圖里繪制虛擬部件的具體應用吧。

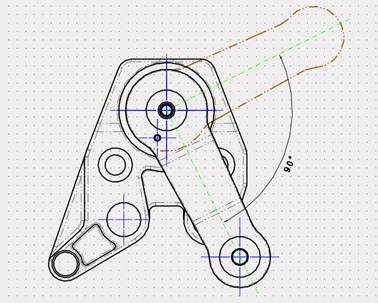

 圖1 虛擬部件

第一步,依次打開文件Detail_Mech_Assemblies.Z3、裝配00 Rear Brake Assembly。

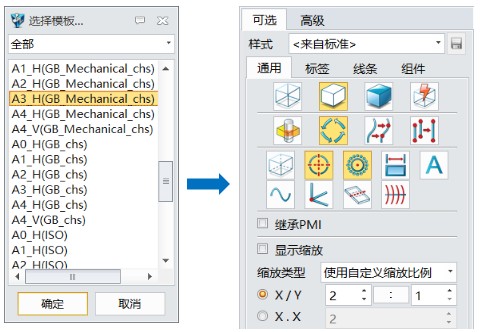

第二步,使用A3_H國標機械工程圖模板,并關閉消隱線,視圖比例為2:1,如圖2所示。


 圖2 模板選擇

第三步,放置頂視圖,進入工程圖草圖,如圖3所示。


 圖3 工程圖草圖

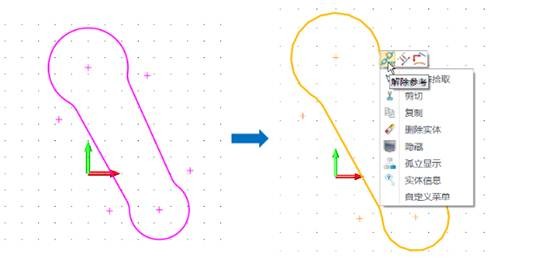

第四步,使用參考,提取零件Cable Lever Plate的輪廓,并對草圖對象解除參考,如圖4所示。


 圖4 提取輪廓

第五步,對解除參考后的對象繞下圖圓心,旋轉90°,退出草圖,如圖5所示。


 圖5 繞圓心

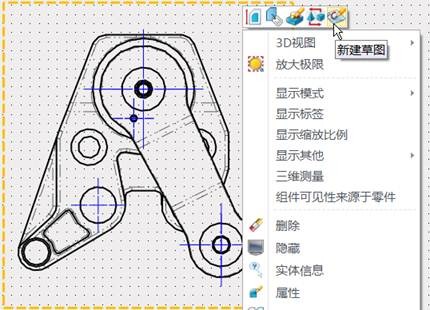

第六步,在工程圖視圖節點下,工程圖草圖會呈現單獨的草圖節點,如圖6所示。


 圖6 草圖節點

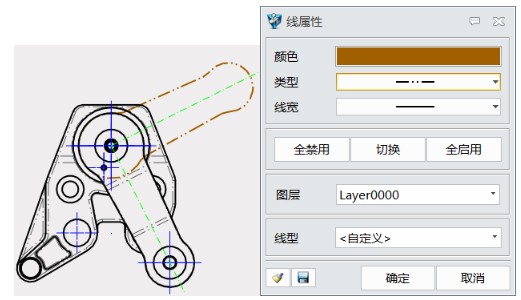

第七步,拾取草圖1,進入屬性,修改草圖的線型和顏色,如圖7所示。


 圖7 修改屬性

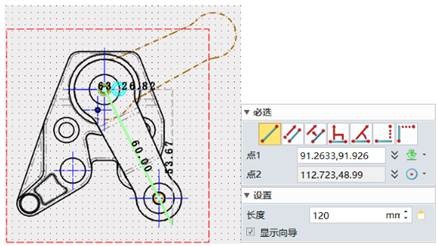

第八步,繪制直線,起始點在上面的圓心處,直線長度為120mm(目的是為了延長直線),如圖8所示。


 圖8 繪制直線1

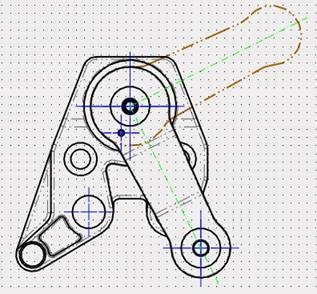

第九步,重復上一步的方法,繪制另外一條直線,如圖9所示。


 圖9 繪制直線2

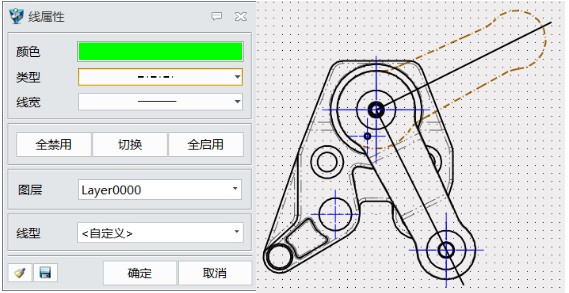

第十步,對上述兩條直線進行顏色和線型設置,如圖10所示。


 圖10 線屬性設置

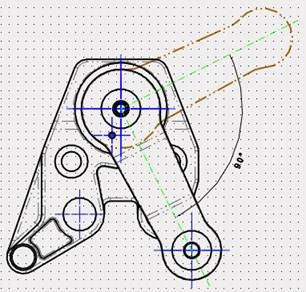

第十一步,標注角度90°,示意零件Cable Lever Plate的工作旋轉角度為90°,如圖11所示。


 圖11 線屬性設置

至此,使用中望3D工程圖草圖在工程圖里繪制虛擬部件課程也就完成了,相信本次課程對大家實際操作有一定的幫助,后續也歡迎大家使用中望3D挖掘更多操作技巧哦。
