在實際工作中，設計師在使用3D軟件畫完零件后，通常都要把3D圖轉化成2D平面工程圖。而在中望3D中，三維建模技術與二維繪圖可輕易實現轉換，可以將零件、裝配環境中生成的各類零件、裝配件等實體進行投影，從而生成二維工程圖。

本節課程我們將學習在中望3D中，如何通過軸承座底座的三維模型生成軸承座底座的工程圖。

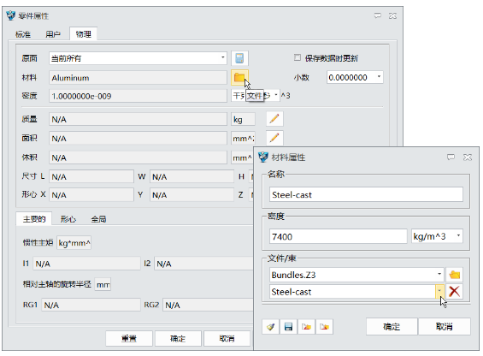

第一步，打開軸承座.Z3文件，進入零件屬性，然后切換到物理頁面，并打開材料屬性，選擇材料Steel-cast后更新物理屬性，如圖1所示。


圖1 物理屬性參數

第二步，進入2D工程圖，使用A3國標機械工程圖模板，打開圖層，創建技術要求、標注和視圖圖層，并設置顏色和線寬，如圖2所示。


圖2 圖層參數-1

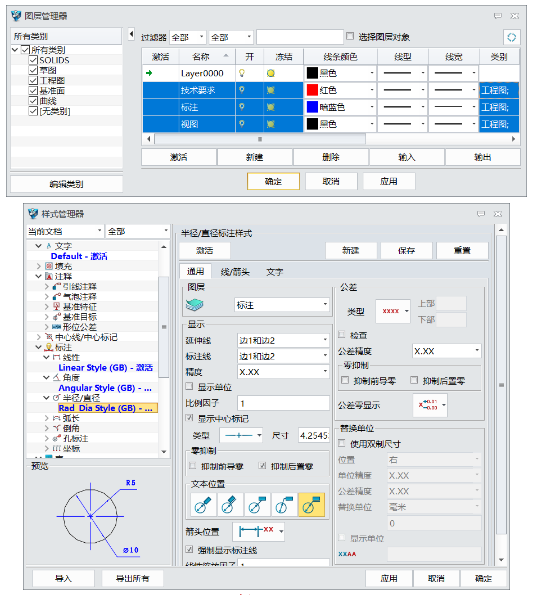

第三步，拾取技術要求、標注和視圖圖層，把圖層類別指定為工程圖，設置文字、線性標注、角度標注、半徑標注和直徑標注的樣式屬性，如圖3所示。


圖3 圖層參數-2

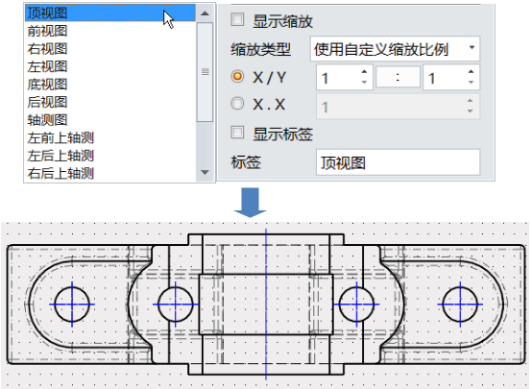

第四步，將當前圖層切換到視圖圖層，創建標準視圖，拾取底座零件，投影頂視圖，投影比例為1：1，確定投影位置，生成頂視圖投影，如圖4所示。


圖4 投影生成

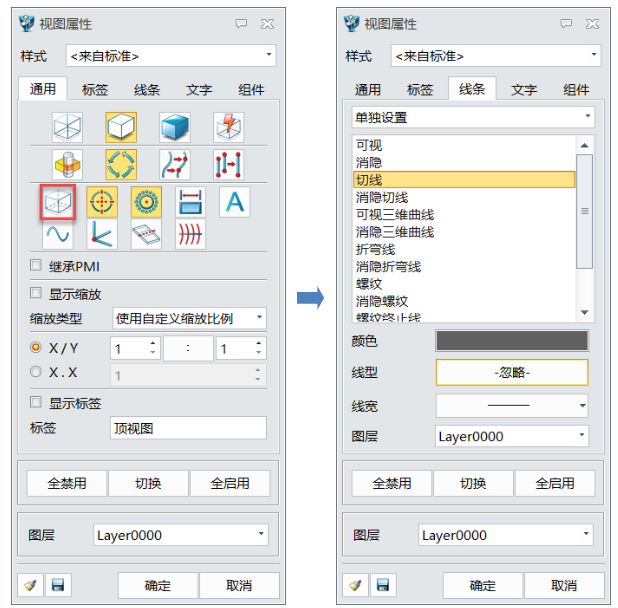

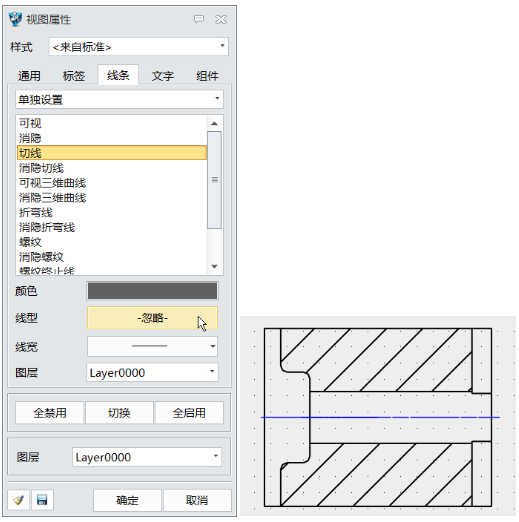

第五步，雙擊視圖打開視圖屬性，關閉顯示消隱線，消隱線被隱藏，切換到線條頁面，拾取切線，忽略線型，如圖5所示。


圖5 視圖屬性

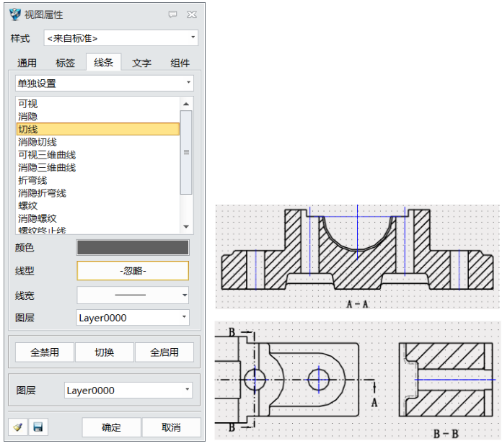

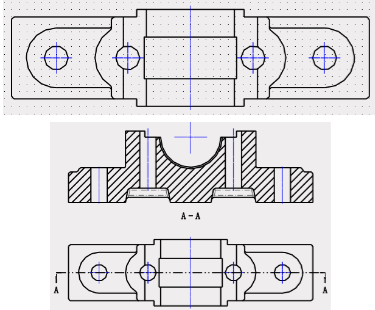

第六步，相切線設置不再顯示，使用全剖視圖，生成頂視圖的A-A全剖視圖，如圖6所示。


圖6 全剖視圖生成-1

第七步，拾取A-A全剖視圖，進入視圖屬性，切換到線條頁面，拾取切線，忽略線型，相切線設置不再顯示，創建B-B全剖視圖，如圖7所示。


圖7 全剖視圖生成-2

第八步，拾取全剖視圖，進入視圖屬性，切換到線條頁面，拾取切線，忽略線型；相切線不再顯示，如圖8所示。


圖8 視圖屬性

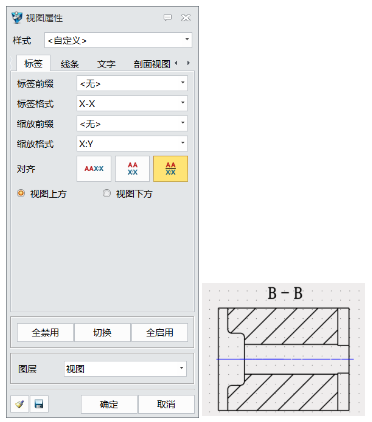

第九步，進入B-B全剖視圖的視圖屬性，切換到標簽頁，標簽設置在視圖上方如圖2所示。


圖9 模板選擇

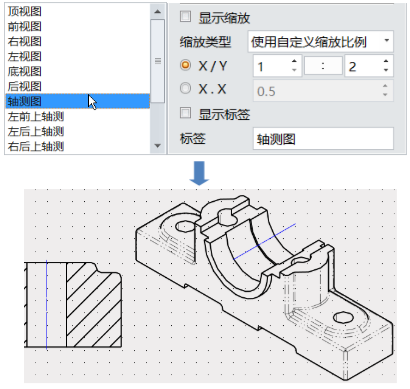

第十步，創建標準視圖，選擇等軸測視圖，調整縮放比例為1：2，創建等軸測視圖，如圖10所示。


圖10 等軸測視圖

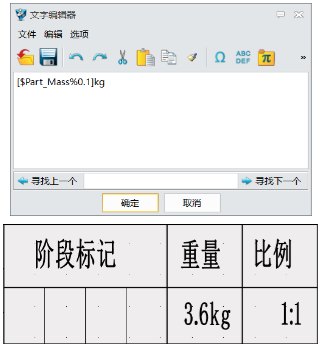

第十一步，缺省重量的小數位數過多，編輯標題欄，對屬性進行編輯，保留小數位數1位，退出標題欄即可使數據發生變化，如圖11所示。


圖11 數據屬性

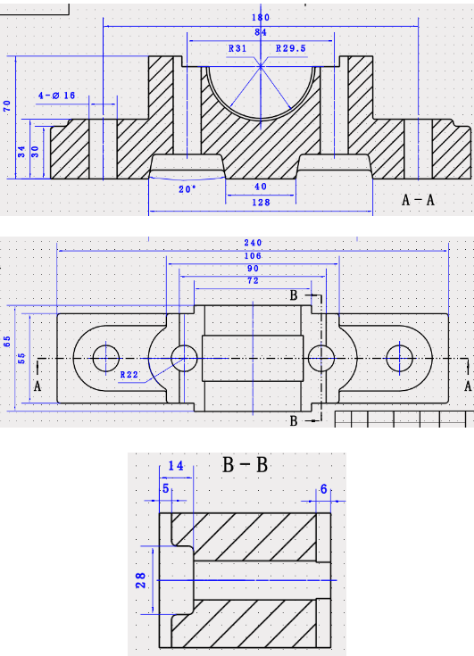

第十二步，分別對下列視圖進行標注，如圖12所示。


圖12 添加標注

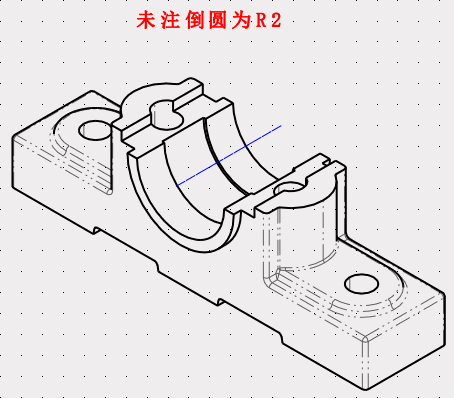

第十三步，對視圖添加文字，如圖13所示。


圖13 添加文字

至此，使用中望3D零件三維圖生成零件工程圖課程也就完成了，相信本次課程對大家實際操作有一定的幫助，從而提升工作效率。
