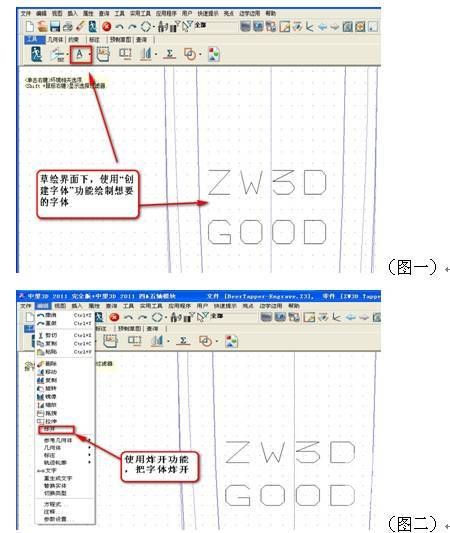

首先在草繪界面下繪制字體(圖一)。
繪制完之后,把字體炸開,便于后面的操作(圖二)。

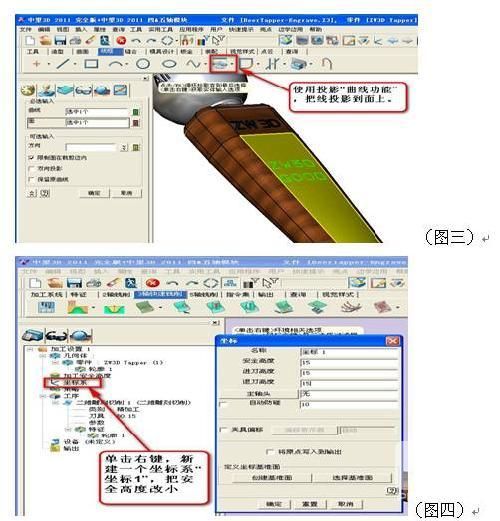

使用投影功能把字體投影到曲面上(圖三)
進入到加工界面,因?yàn)榈褡痔短鄷?huì)非常浪費時間,所以可以新建一個安全高度較低的坐標(圖四)

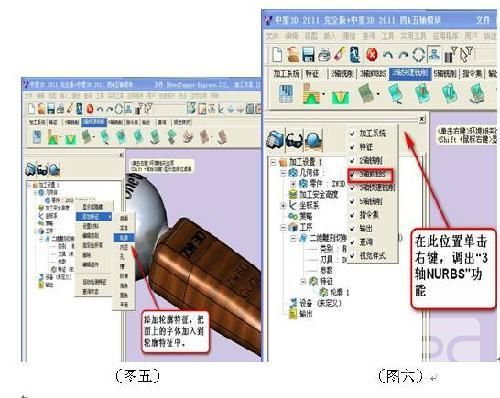

首先要添加輪廓特征,把字體添加進特征里面(圖五)。
因?yàn)?ldquo;3軸NURBS”功能不在默認的顯示中,所以要先把此選項的功能調出來(圖六)。

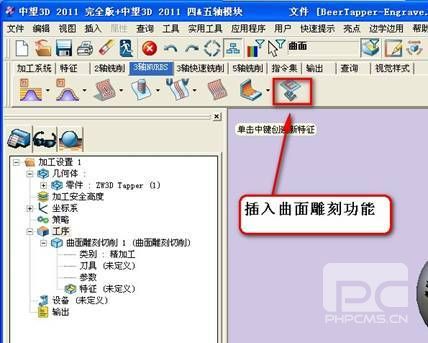

使用“曲面雕刻功能”(圖七)
(圖七)

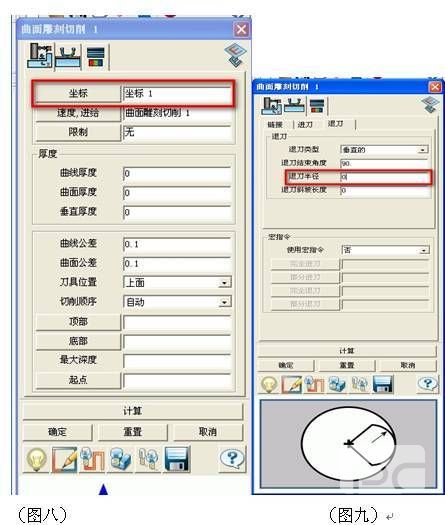

插入特征和刀具(使用較小的雕字刀)后,坐標使用之前新建的坐標(圖八)
并且為了減少雕字的進退刀的干涉,因?yàn)榈褡值倪M(jìn)給量是很少的,所以我們選擇我直接插削下去,把進退刀的半徑都改為0(圖九)

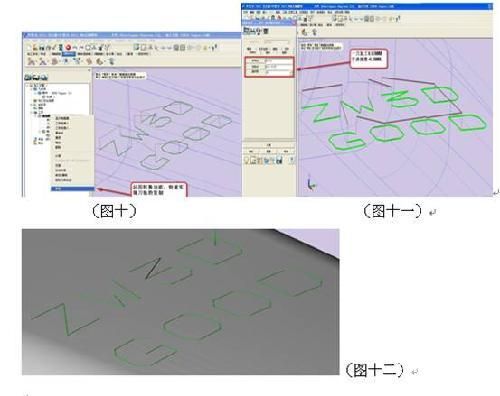

這樣的話刀路只是一層的刀路,在中望3D中有一個功能,可以很方便的復制刀路(圖十)
就可以完成雕字刀路的全部路徑(圖十一)。
實體模擬出來的雕字效果(圖十二)。
