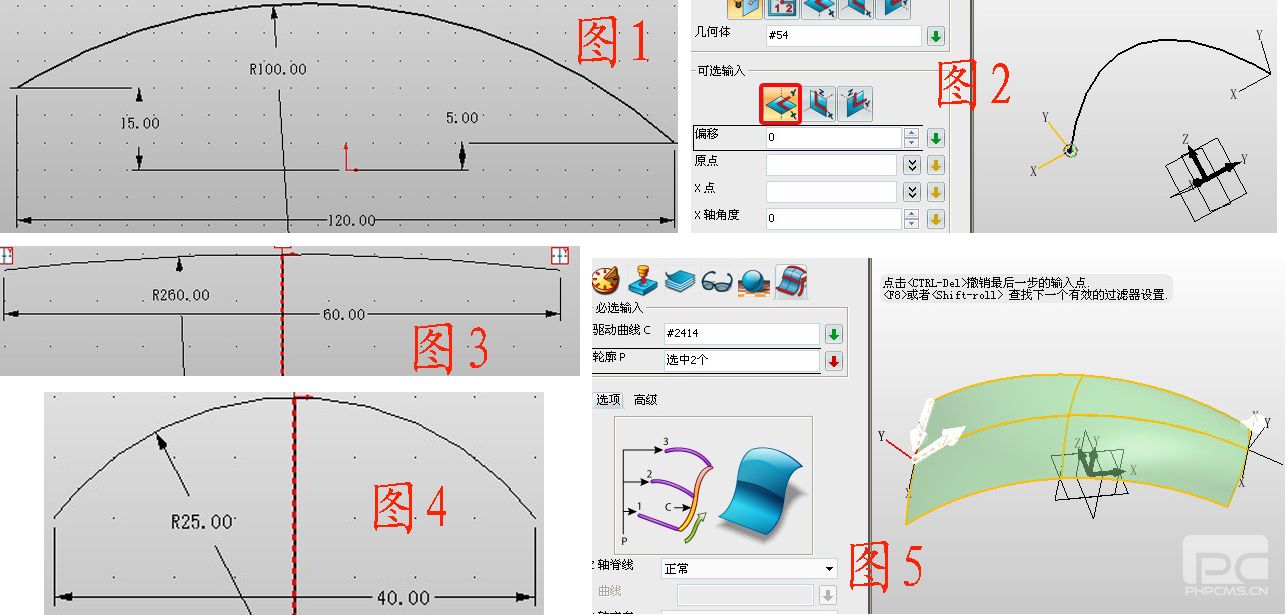

       在XZ面插入草圖1，繪制如圖1所示的曲線，退出草圖，在曲線的兩端分別創建XY基準面，如圖2。分別在兩個基準面插入草圖2、3，繪制圖3、4所示的兩個弧線。點擊驅動曲線放樣，驅動線選擇草圖1，輪廓選擇草圖2、3，形成曲面，如圖5。

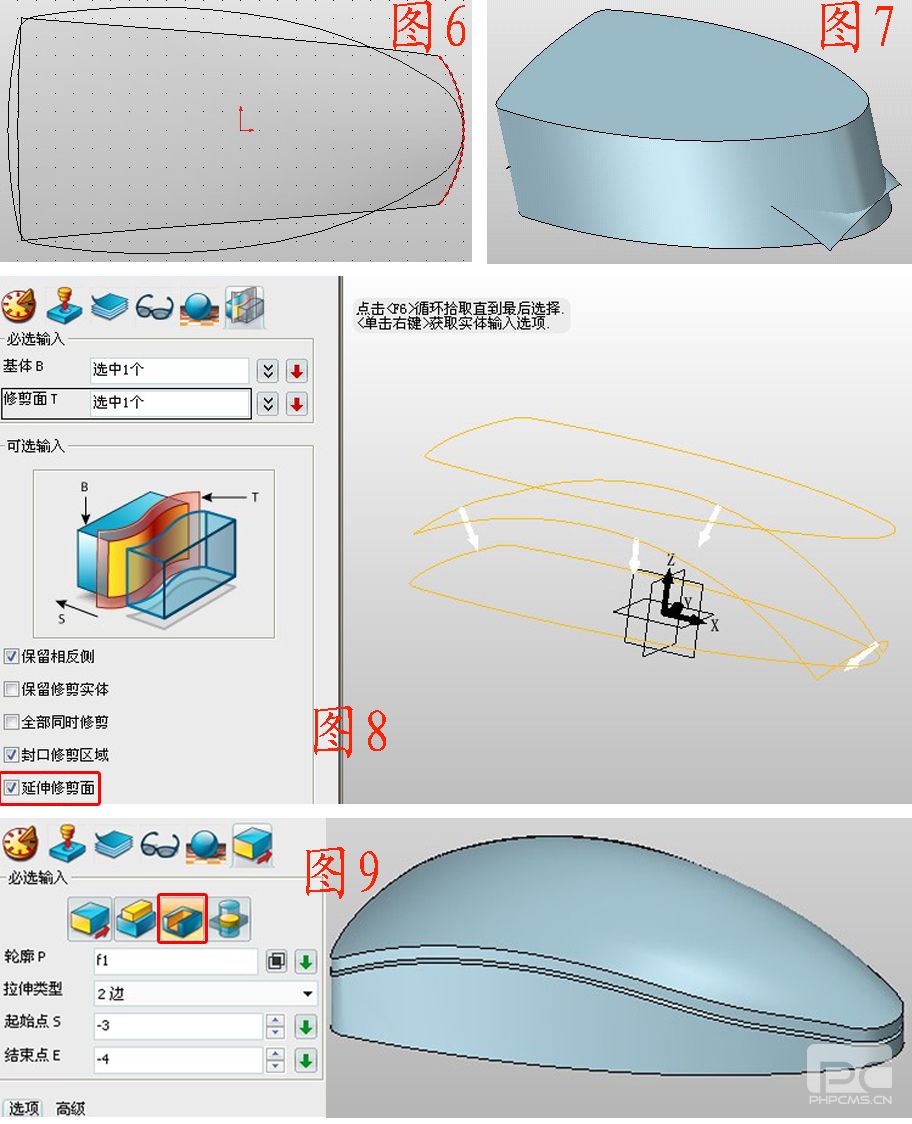

       在XY面插入草圖4，繪制如圖6所示圖形，退出草圖并拉伸，注意選擇基體，結束點只要高出曲面的最高點即可，如圖7。點擊造型--修剪，基體為拉伸的造型，修剪面為曲面，注意左側在“延伸修剪面”前打勾，否則可能無法修剪，如圖8。點擊拉伸--減運算，輪廓為鼠標的頂面，參數及效果如圖9。

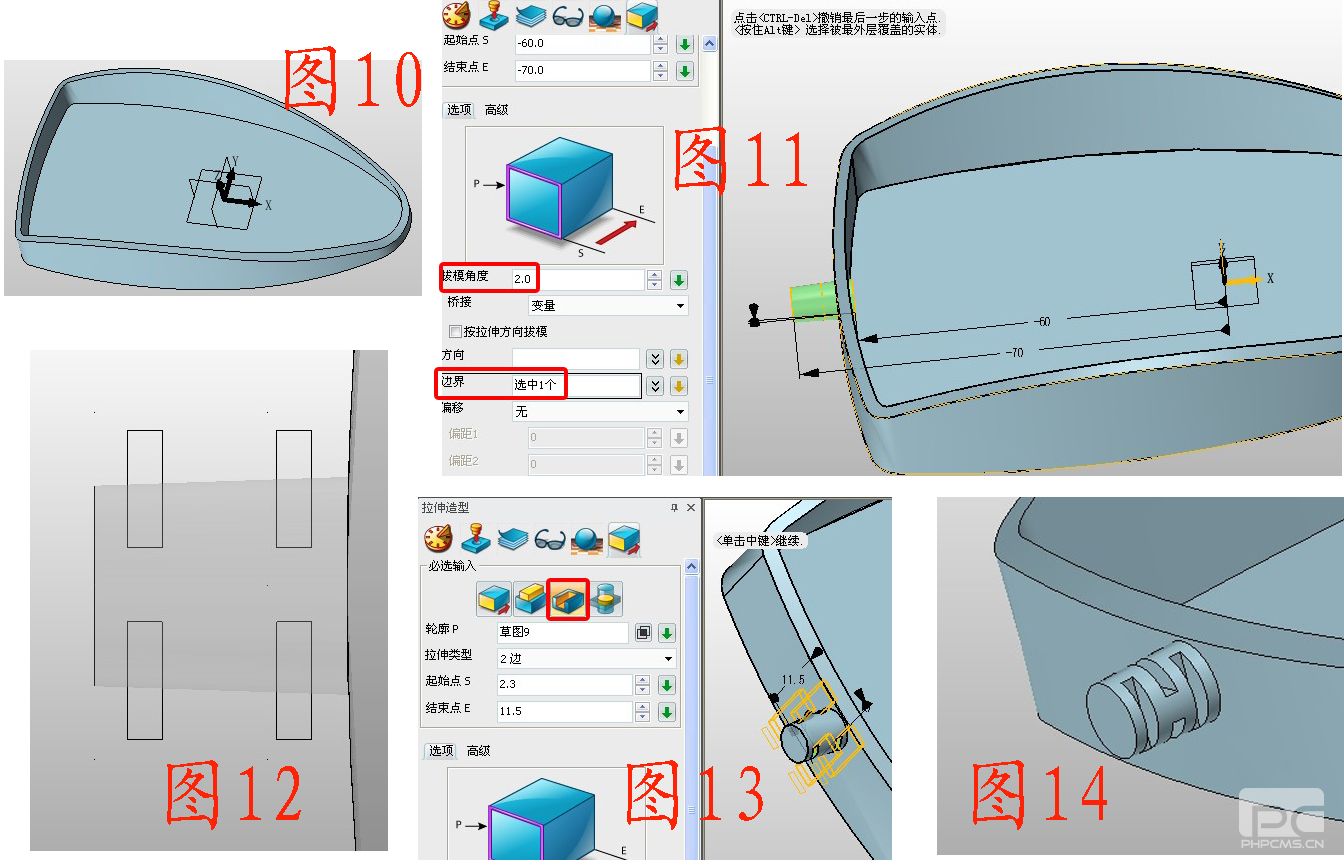

       隱藏鼠標的上半部分，對下半部分抽殼，厚度為-2，注意選擇開發面，如圖10，在YZ面插入草圖5，繪制位置合適的圓，退出草圖并拉伸此圓，注意拔模角度，邊界選擇殼的側面，這樣可以很方便的去掉多余的部分，這個功能前提是選擇加運算，參數如圖11。在XY面插入草圖6，繪制如圖12所示的圖形，點擊拉伸--減運算，進行拉伸，如圖13，同理，進行橫向拉伸，效果如圖14。

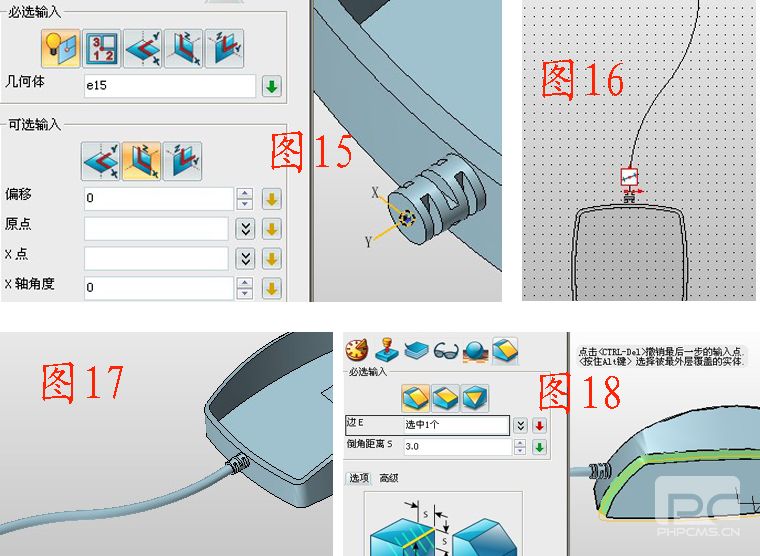

       在如圖15所示的位置插入XZ基準面,并在此面插入草圖7，繪制如圖16所示的曲線，點擊桿狀掃掠，曲線為草圖7，直徑為4，效果如圖17。對鼠標底部邊緣倒角，如圖18。

       對鼠標上半部分抽殼，厚度為-2，效果如,19，點擊圓角--橢圓圓角，對鼠標上部邊緣倒圓角，參數及效果如圖20。在XY面插入草圖8，繪制如圖21所示的圖形，退出后利用拉伸--減運算拉伸，效果如圖22。點擊圓角--橢圓角，對圓孔進行倒角，參數及效果如圖23。

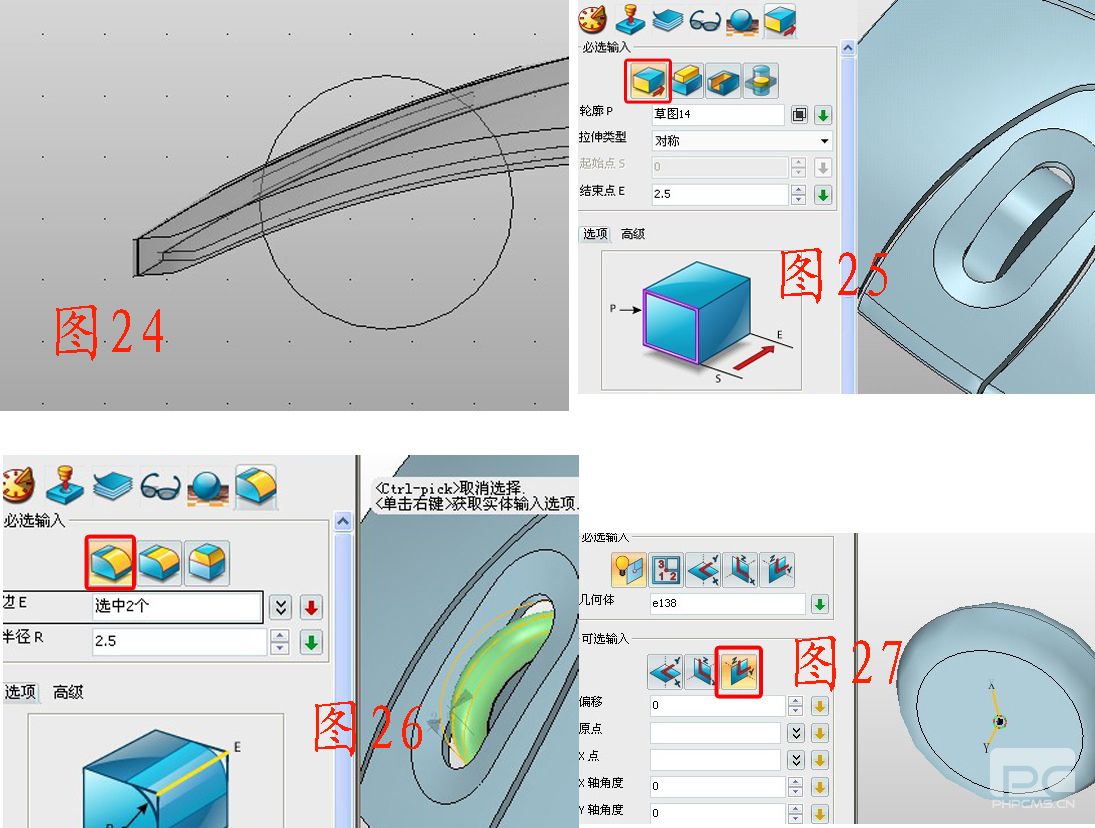

       在XZ面插入草圖9，繪制如圖24所示的圓，并對此圓拉伸，參數如圖25，對圓柱的邊緣倒圓角，如圖26，隱藏其他部分，對滾輪單獨編輯，在滾輪的中心軸插入YZ基準面。

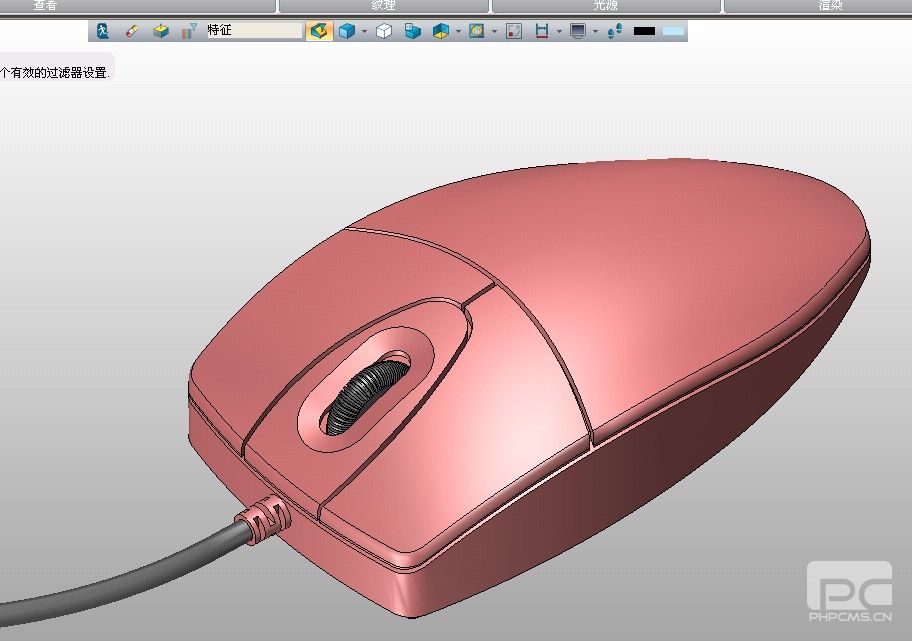

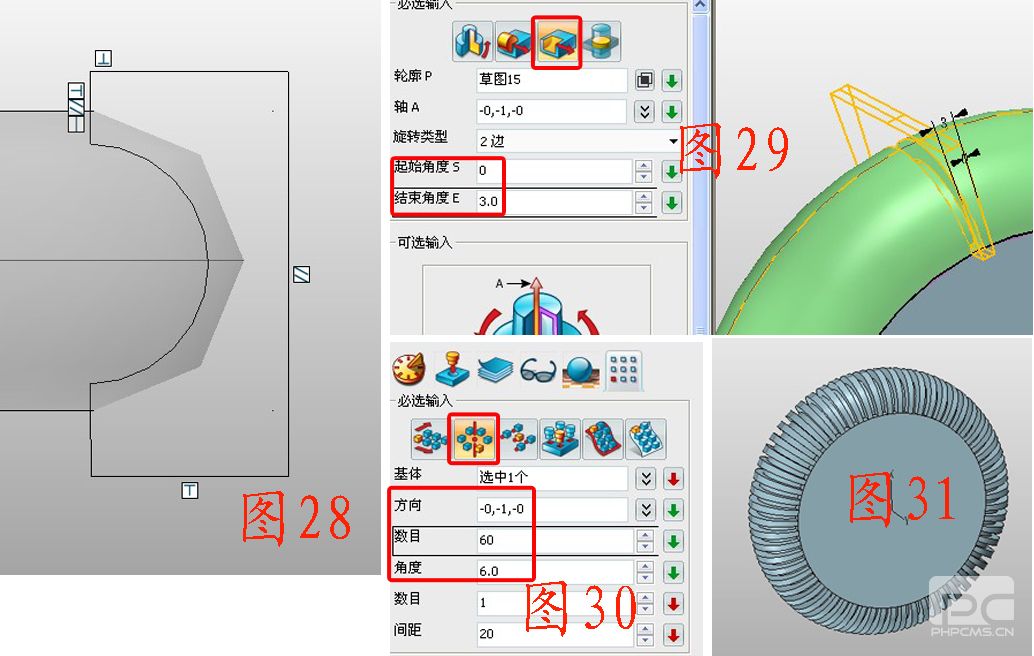

       在此面插入草圖10，繪制如圖28所示的圖形，點擊旋轉--減運算，進行旋轉切除，參數如圖29。將過濾器設置成特征，點擊陣列--圓形，對切除部分進行陣列，參數及效果如圖30、31，將隱藏的部分顯示出來，點擊視覺樣式--面屬性，把鼠標涂上自己喜歡的顏色，最終效果如下圖。

       至此，鼠標模型基本完成，只要你跟著教程一步一步來，會發現中望3D清晰的三維CAD操作流程，可以讓你減少三維CAD軟件學習的時間，李工還免費提供本文鼠標的三維CAD圖紙下載（http://www.zwcad.com/community/thread-10180-1-1.html），對于在工作中對鼠標有設計需求的用戶，也是很有幫助的！
