CAD怎么設置顯示柵格和刪格點陣捕捉
CAD怎么設置顯示柵格和刪格點陣捕捉?柵格在畫圖時方便對齊對象,也可以比較直觀地看到對象之間的距離。柵格點陣捕捉,可以用來設置鼠標移動的固定步長。今天小編給大家介紹CAD中顯示柵格和柵格點陣捕捉的方法,下面來看看詳細的教程。
一、顯示刪格:
1、單擊CAD屏幕下方的【刪格】按鈕。

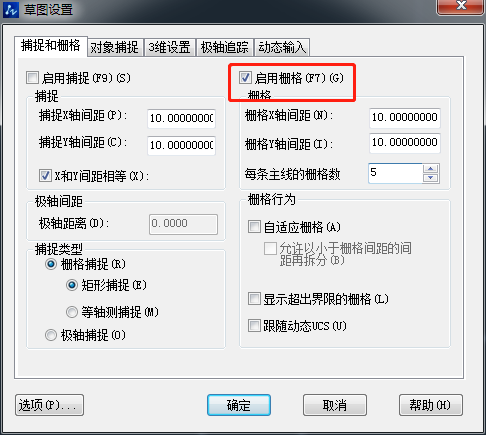

2、右鍵單擊【柵格】按鈕,選擇【設置】,構選【啟用柵格】就可以顯示刪了,并可以在該設置面板中設置刪格的水平距離和豎直距離。

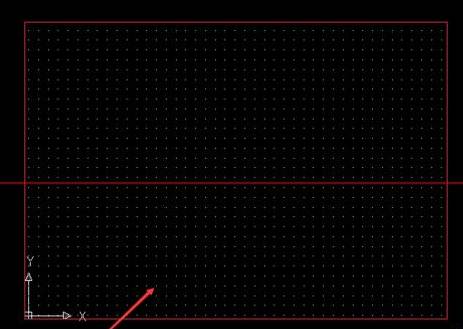

3、設置刪后的顯示結果,如圖。
4、如果需要快速關閉或顯示刪格,可使用快捷鍵F7切換,可以直接右鍵單擊【柵格】,選擇【開】或【關】按鈕切換。
二、顯示刪格點陣捕捉:
1、單擊CAD屏幕下方的【捕捉】按鈕。

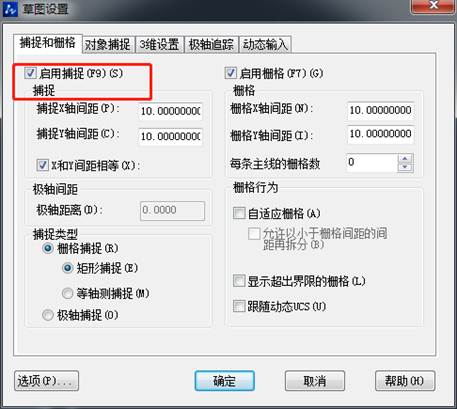

2、右鍵單擊【捕捉】按鈕,選擇【設置】,構選【啟用捕捉】就可以顯示柵格了,并可以在該設置面板中設置刪格的水平距離和豎直距離。

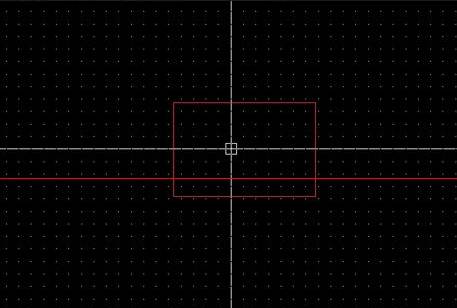

3、設置刪后的顯示結果,如圖。
4、如果需要快速關閉或顯示刪格,可使用快捷鍵F9切換,也可以直接右鍵單擊【捕捉】,選擇【啟用柵格捕捉】或【關】按鈕切換。
注意事項:柵格是不能被打印出來的。以上就是CAD顯示柵格和柵格點陣捕捉的教程,很簡單哦。
