倒角命令是設計中經常遇到的，那大家知道如何標注倒角嗎？
接下來，小編給大家介紹兩個進行標注倒角的簡便方法
方法一
1、首先，大家打開中望CAD軟件

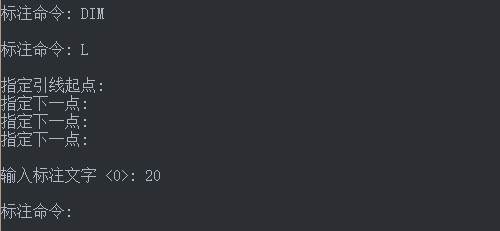

2、在命令行中輸入DIM指令，按下回車鍵；再輸入L指令，按下回車鍵；根據自己的需要設置點，再按下空格鍵。命令行出現的指示如下圖所示

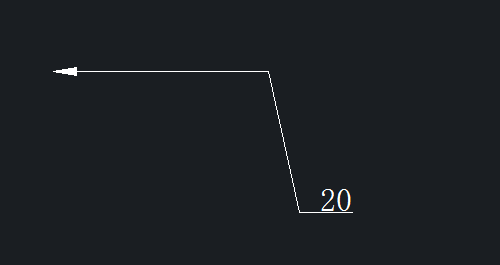

3、根據命令行出現的指示輸入標注文字，這里輸入20。執行結果如下圖所示
方法二
1、在CAD軟件的命令行中輸入LE指令，按下回車鍵
2、依照順序指定三個點
3、根據命令行出現的提示輸入文字的寬度，這里我們可以默認直接回車鍵

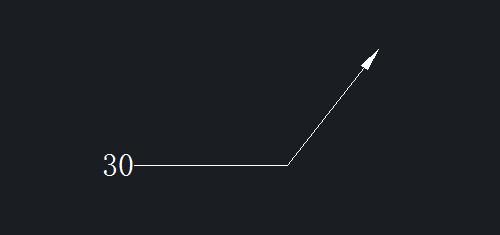

4、根據命令行的提示輸入注釋文字的第一行，輸入文字30，按下回車鍵確認
5、不用輸入第二行的文字內容，我們直接按回車鍵。這樣，倒角標注就完成了
